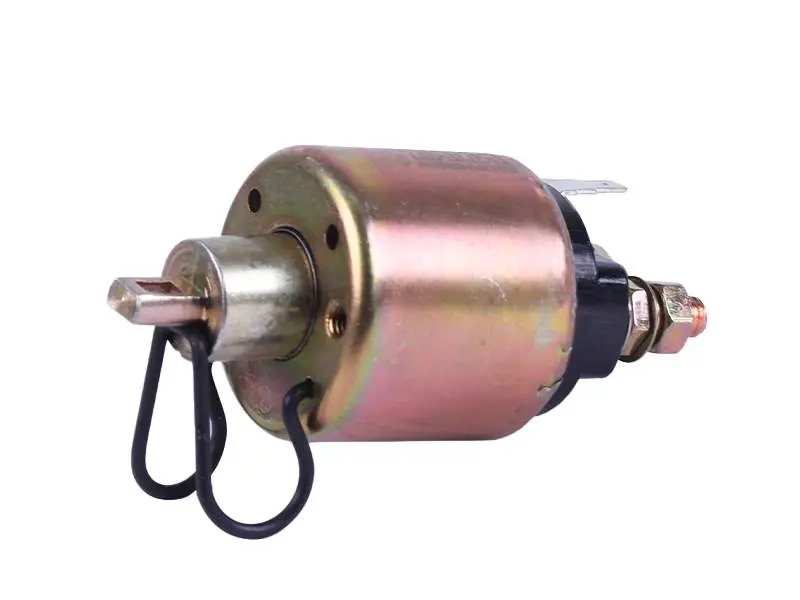

Втягувальне реле стартера мотоблока 178F/186F 6/9 HP AMG-7

Втягувальне реле стартера 178F/186F 6/9 HP

Втягувальне реле AMG-7 призначене для ремонту системи електричного запуску мотоблоків із двигунами 178F та 186F потужністю 6 або 9 HP. Після повороту ключа чи натискання пускової кнопки реле приводить у дію механізм стартера та замикає силове коло. Завдяки цьому стартер може провернути двигун. Деталь установлюється безпосередньо в пусковий вузол і не призначена для використання як окремий універсальний вимикач.

Реле замінюють, коли встановлений вузол уже не виконує свою функцію належним чином. Імовірними ознаками несправності є відсутність прокручування двигуна під час спроби пуску, перебої у спрацьовуванні стартера або запуск не з першої спроби. Водночас такі симптоми не обов’язково вказують лише на втягувальне реле. Причиною також можуть бути акумулятор, проводка, контактні з’єднання, вимикач запуску або сам стартер. Перед замовленням варто перевірити все пускове коло, щоб визначити несправний вузол і не замінювати справну деталь навмання.

Призначення та принцип роботи

Реле забезпечує взаємодію силових контактів стартера з механізмом, який уводить стартерний привід у роботу. За командою запуску воно вмикає пусковий вузол і дає стартеру змогу провернути двигун. AMG-7 застосовується під час планового обслуговування або ремонту стартера, якщо на мотоблоці з двигуном зазначеного типу потрібно замінити несправне втягувальне реле. Деталь допомагає відновити штатний електрозапуск техніки, що використовується для господарських, сезонних і ремонтних робіт.

На що звернути увагу під час підбору

Під час вибору враховуйте позначення двигуна 178F або 186F, потужність 6 чи 9 HP та конструкцію встановленого стартера. Орієнтуватися лише на потужність мотоблока не варто, оскільки на схожій техніці можуть стояти стартери різних версій. Особливо ретельно потрібно добирати запчастину для двигуна, який уже експлуатувався та міг бути укомплектований стартером іншого виконання.

До початку розбирання порівняйте нове реле зі знятим вузлом. Зіставте форму корпусу, спосіб і точки кріплення, розташування контактних виводів, місце керувального підключення та виконання рухомого штока. У реле для двигунів із близькими позначеннями можуть відрізнятися посадкові точки й конструкція приводу. Тому загальна зовнішня схожість не гарантує правильного встановлення та взаємодії з механізмом стартера. Попереднє порівняння допомагає вибрати деталь для конкретного пускового вузла й уникнути доопрацювання несумісної запчастини.

Монтаж реле

Перед установленням відключіть живлення мотоблока. Очистьте місця електричних з’єднань від забруднень, огляньте проводи та переконайтеся в надійності їх підключення до виводів. Установіть реле в передбачене положення й закріпіть з’єднання без перекосу. Після складання перевірте, чи вільно працює механізм стартера, а потім виконайте контрольний запуск.

Втягувальне реле AMG-7 добирають для стартерів мотоблоків із двигунами 178F або 186F потужністю 6 чи 9 HP. Якщо позначення двигуна, кріплення, виводи, керувальне підключення та шток відповідають знятому вузлу, деталь підходить для відновлення штатної роботи електричного запуску.
