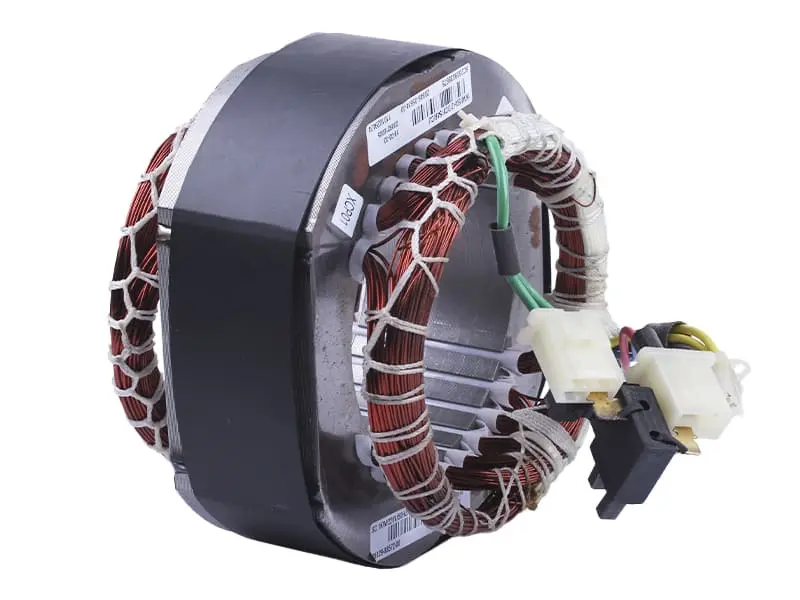

Статор бензогенератора AMG 1,2 кВт

Статор бензогенератора AMG 1,2 кВт

Деталь призначена для ремонту генераторної частини бензинової електростанції відповідного класу потужності. Статор залишається нерухомим відносно ротора, що обертається всередині, та несе обмотки, у яких під час роботи генератора формується вихідний струм. Його справність безпосередньо пов’язана зі здатністю обладнання видавати стабільні параметри й працювати під передбаченим навантаженням. Такий статор вибирають для заміни штатної деталі з пошкодженими обмотками, ізоляцією або виводами, коли діагностика локалізувала несправність саме в генераторній частині.

Конструкція та роль у генераторі

Статор має кільцевий осердок з обмотками, розподіленими по колу. У центрі залишається простір для ротора, тому геометрія внутрішнього отвору, довжина пакета та взаємне розташування деталей мають відповідати початковій конструкції. Від обмоток виведені дроти з кількома роз’ємами для підключення до інших компонентів генератора. Під час добору важливі не лише призначення «1,2 кВт» і марка AMG, а й механічне виконання, схема виводів та конфігурація з’єднувачів.

Стан статора оцінюють разом із ротором, регулятором напруги, проводкою та іншими компонентами генераторної частини. Відсутність напруги, її занижене значення або нестабільна робота не завжди означають, що потрібна саме ця деталь. Перед замовленням корисно перевірити цілісність обмоток, відсутність замикання на корпус, стан ізоляції та контактів. Такий підхід допомагає усунути причину несправності, а не замінити компонент, який залишився справним.

Що перевірити під час добору

• Призначення: деталь розрахована для бензогенератора AMG класу 1,2 кВт; одного збігу потужності недостатньо для остаточного вибору.
• Габарити осердя: порівняйте зовнішній і внутрішній діаметри, довжину пакета та загальну глибину з демонтованим статором.
• Посадкова геометрія: мають збігатися контур корпусу, точки фіксації, положення статора відносно ротора та вільний простір усередині генераторної частини.
• Підключення: зіставте кількість дротів, форму роз’ємів, число контактів, розташування виводів і довжину проводки.
• Виконання обмоток: перед установленням потрібно підтвердити напругу, фазність і схему з’єднання за документацією конкретного генератора або за справною штатною деталлю.

Бензогенератори однакової заявленої потужності можуть мати різні альтернатори, розміри осердя та роз’єми. Тому назву за потужністю слід використовувати як перший фільтр, а остаточне рішення приймати після порівняння знятого статора за всіма механічними й електричними ознаками. Якщо стара деталь сильно пошкоджена та форму роз’ємів визначити складно, добір краще виконувати за моделлю генератора і технічною документацією.

Заміна та контроль після монтажу

Установлення пов’язане з розбиранням генераторної частини й точним позиціюванням статора відносно ротора. Перед монтажем перевіряють стан посадкових поверхонь, дротів і з’єднувачів. Виводи прокладають штатним маршрутом без натягу та защемлення, а роз’єми підключають відповідно до схеми конкретної електростанції. Після складання ротор має обертатися вільно, не торкаючись внутрішньої поверхні статора.

До запуску перевіряють безперервність обмоток, опір ізоляції та правильність підключень. Перший контроль проводять без під’єднаних споживачів, потім оцінюють роботу генератора під допустимим навантаженням. Статор AMG 1,2 кВт підходить для відновлювального ремонту, коли підтверджено збіг розмірів, посадки, виводів і схеми підключення з раніше встановленою деталлю.
