Фланець термостата під патрубок CG300 AMG

Фланець термостата під патрубок CG300 AMG

Фланець призначений для двигуна CG300 з рідинним охолодженням і використовується на ділянці з’єднання термостата з патрубком циркуляції охолоджувальної рідини. Деталь утворює канал для відведення рідини та дає змогу приєднати шланг у напрямку, передбаченому конструкцією. Таке виконання підходить для відновлення штатного з’єднання в разі пошкодження корпусу, посадкової площини або бічного виходу старого фланця.

Призначення та конструкція

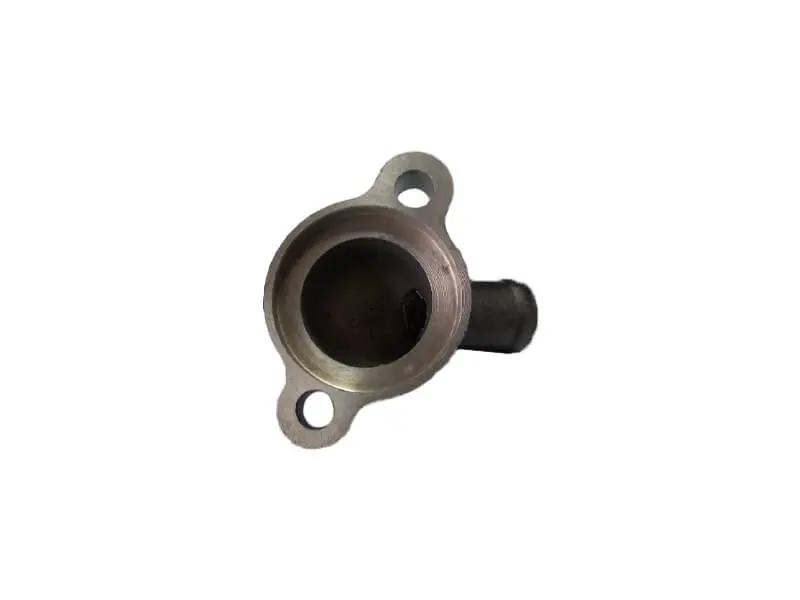

Корпус фланця має круглу центральну порожнину, бічний циліндричний вихід під шланг і два кріпильні вушка з отворами. Через центральний канал охолоджувальна рідина надходить до бічного патрубка, а потім прямує далі шлангом системи охолодження. Фланцева частина встановлюється на відповідну площину двигуна, а два кріплення фіксують деталь у заданому положенні.

Стан цього з’єднання безпосередньо впливає на герметичність охолоджувального контуру. Заміна може знадобитися через тріщину, деформацію привалкової поверхні, пошкодження краю патрубка або витік у місці встановлення. Новий фланець також використовують, якщо шланг уже неможливо надійно закріпити на зношеному виході чи стара деталь була пошкоджена під час розбирання.

Що перевірити перед вибором

• Виконання двигуна. Позначення CG300 має відповідати двигуну мотоцикла та встановленій на ньому конфігурації системи рідинного охолодження.
• Форма кріплення. Порівняйте розташування двох отворів, відстань між ними та контур прилеглої поверхні зі знятою деталлю.
• Центральний канал. Діаметр і форма круглого проходу мають збігатися з відповідною частиною, щоб з’єднання встановлювалося без перекосу.
• Бічний патрубок. Перевірте його зовнішній діаметр, довжину, напрямок і відповідність шлангу та хомуту, що використовуються на мотоциклі.
• Спосіб ущільнення. Відтворіть штатну схему герметизації, передбачену конкретним виконанням двигуна CG300.

Навіть за однакового позначення двигуна окремі версії техніки можуть відрізнятися розташуванням кріплення, напрямком шланга або конфігурацією прилеглих деталей. Тому фланець потрібно добирати не лише за назвою CG300, а й за геометрією демонтованої запчастини. Особливо уважно порівняйте міжосьову відстань кріпильних отворів, розмір центрального проходу та кут бічного виходу.

Рекомендації зі встановлення

Роботи виконують на охололому двигуні, попередньо знизивши рівень охолоджувальної рідини нижче місця розбирання. Після зняття старого фланця очистьте відповідну поверхню від забруднень і залишків попереднього ущільнення, не пошкоджуючи площину прилягання. Перевірте стан шланга, хомута та штатного кріплення: потрісканий шланг або ослаблений хомут можуть залишити витік навіть після встановлення нової деталі.

Розташуйте фланець так, щоб бічний вихід збігався з напрямком шланга й не змушував його перегинатися або натягуватися. Кріплення затягуйте рівномірно, дотримуючись вимог посібника з обслуговування конкретного двигуна; не можна використовувати фланець для стягування поверхонь, які не збігаються. Після приєднання шланга та заповнення системи видаліть повітря способом, передбаченим для мотоцикла. Потім перевірте з’єднання під час прогрівання та повторно після охолодження двигуна.

Фланець CG300 AMG призначений для локального ремонту ділянки біля термостата. Ретельне порівняння геометрії та акуратний монтаж допомагають відновити штатний напрямок потоку й герметичне приєднання патрубка без зайвого навантаження на шланг і кріплення.
