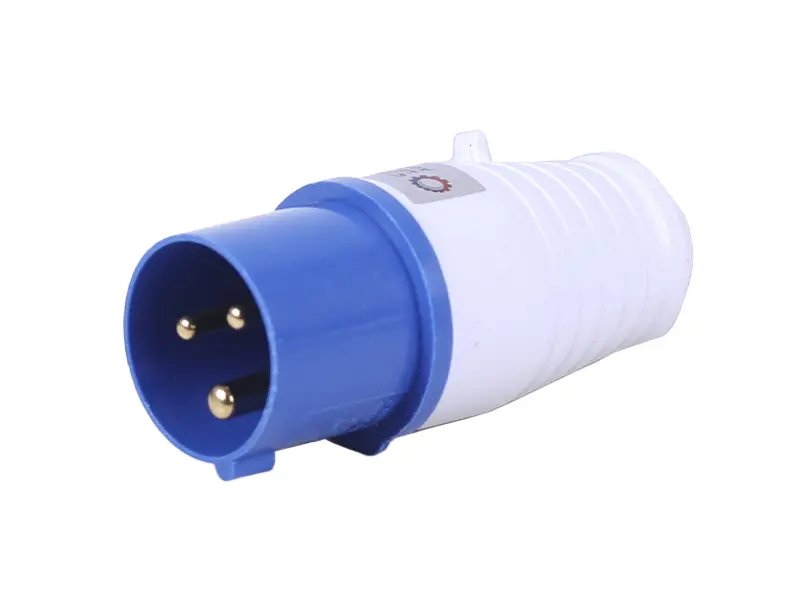

Силова вилка для бензогенератора AMG 16 А, 220–250 В, 6h

Силова вилка для бензогенератора AMG 16 А, 220–250 В, 6h

Кабельна вилка призначена для підключення навантаження до сумісної вихідної розетки бензогенератора. Вона розрахована на напругу 220–250 В і номінальний струм 16 А, тому під час вибору потрібно врахувати не лише призначення роз’єму, а й усю його конфігурацію. Виконання 6h, кількість контактів і форма ключа мають збігатися з відповідною розеткою генератора.

Призначення та будова роз’єму

Вилка має три штирьові контакти: два використовуються для підключення провідників живлення, третій є захисним контактом. Така схема позначається як 2P+E. Штекерна частина виконана в синьому кольорі, а прямий корпус передбачає приєднання кабелю із заднього боку. Ребриста тильна частина допомагає надійно утримувати корпус під час підключення та від’єднання роз’єму.

Позначення 6h визначає положення захисного контакту відносно напрямного ключа за умовним циферблатом. У цій конфігурації він розташований у позиції «6 годин». Це позначення не стосується тривалості роботи генератора. Різні позиції контакту застосовуються для механічного розмежування несумісних варіантів, тому вилку 6h потрібно поєднувати з розеткою такого самого виконання.

Що перевірити перед вибором

• Напруга: відповідна розетка та підключене обладнання мають бути розраховані на діапазон 220–250 В.
• Номінальний струм: потрібне виконання на 16 А; роз’єм іншого струмового типорозміру не варто вважати прямою заміною.
• Конфігурація: необхідні три контакти за схемою 2P+E та положення захисного контакту 6h.
• Форма з’єднання: порівняйте діаметр штекерної частини, розташування штирів, напрямний паз і посадку в розетці.
• Кабель: його переріз і зовнішній діаметр мають відповідати підключеному навантаженню та конструкції задньої частини вилки.

Звичайна побутова вилка, промисловий роз’єм з іншою кількістю контактів або варіант з іншою годинною позицією не є взаємозамінними з цим виконанням. Орієнтуватися лише на подібний колір чи загальний діаметр корпусу не можна: визначальними залишаються напруга, струм, контактна схема та ключування. Якщо замінюється пошкоджена деталь, нову вилку потрібно порівняти зі старою за всіма цими ознаками до початку монтажу.

Установлення та використання

Вилку встановлюють на кабель за повністю вимкненого генератора та від’єднаного навантаження. Перед складанням перевіряють цілісність ізоляції кабелю, правильно визначають провідники живлення й захисне заземлення, після чого виконують з’єднання всередині корпусу відповідно до призначення контактів. Оголені ділянки провідників не повинні виступати з місць підключення, а кабель необхідно закріпити так, щоб ривок або згин не передавався безпосередньо на з’єднання.

Після складання корпус має закриватися без перекосу, а штекер — входити в сумісну розетку без підточування ключа, згинання штирів або надмірного зусилля. Підключати й від’єднувати навантаження потрібно, тримаючись за корпус вилки, а не за кабель. Монтаж і перевірку з’єднання повинен виконувати фахівець із практичним досвідом роботи з генераторним електрообладнанням.

Коли потрібна заміна

Підставою для заміни є тріщини корпусу, деформація або розхитування контактів, сліди перегрівання, нестабільна фіксація в розетці чи пошкодження місця введення кабелю. Продовжувати користуватися роз’ємом із такими ознаками не слід. Правильно підібрана вилка AMG відновлює штатне кабельне підключення генератора за умови повного збігу параметрів 16 А, 220–250 В, 2P+E та 6h із відповідною розеткою.
