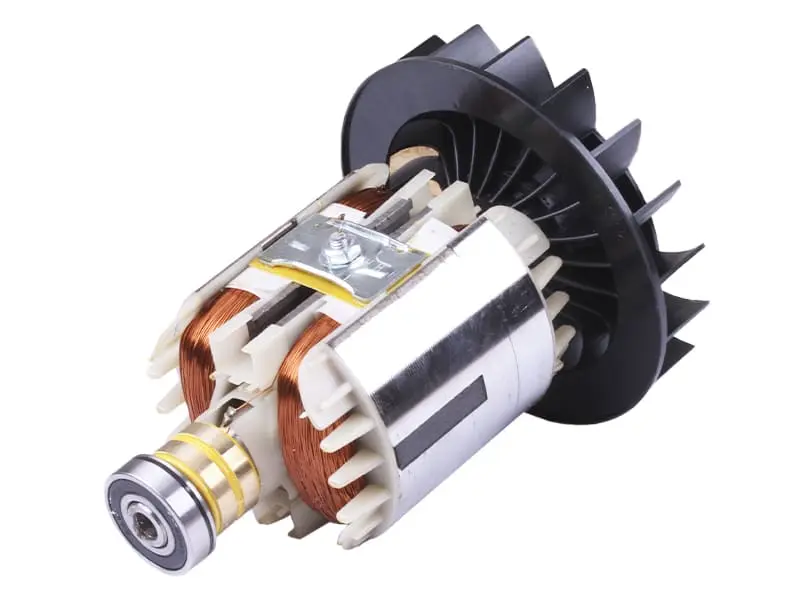

Якір (ротор) бензогенератора 2,8/3,3 кВт AMG

Якір (ротор) для ремонту бензогенератора

Запчастина AMG призначена для генераторної частини бензогенераторів класу потужності 2,8/3,3 кВт. Ротор обертається всередині статора та разом із ним бере участь у перетворенні механічної енергії двигуна на електричну. Деталь застосовують під час ремонту, коли діагностика вказує на несправність штатного якоря, пошкодження його обмоток, контактних кілець, вала або пов’язаних із ними посадкових поверхонь.

Призначення та будова

Ротор виготовлений як зібрана обертова деталь: на валу розташовані осердя з обмотками, контактні кільця, підшипник та охолоджувальна крильчатка. Кільця взаємодіють зі щітковим механізмом і забезпечують підведення струму збудження до обмотки, що обертається. Крильчатка створює потік повітря всередині корпусу генераторної частини, а підшипник підтримує вал під час обертання. Стан кожного з цих сполучень впливає на вільний хід ротора, відсутність торкання статора та правильну роботу генератора після складання.

Заміна ротора може знадобитися через міжвиткове замикання або обрив обмотки, значне зношення контактних кілець, деформацію вала, пошкодження посадки підшипника чи механічний контакт зі статором. Падіння або відсутність вихідної напруги не варто вважати безумовним доказом несправності якоря: подібні ознаки можуть бути пов’язані зі щітками, статором, регулятором напруги, з’єднаннями або підшипниками. Перед замовленням доцільно визначити причину вимірюваннями та оглядом розібраного генератора.

Як перевірити сумісність

Позначення 2,8/3,3 кВт визначає клас застосування, однак самої потужності для точного добору недостатньо. У генераторах з однаковою заявленою потужністю трапляються різні альтернатори та варіанти кріплення. Демонтований ротор потрібно зіставити з новою деталлю за загальною довжиною, довжиною й діаметром осердя, діаметрами та формою обох кінців вала, посадкою підшипника, розташуванням контактних кілець, діаметром і профілем крильчатки. Значення також мають відстані між опорними поверхнями та положення деталей на валу.

• Тип деталі: якір, або ротор, генераторної частини.
• Призначення: бензогенератори класу 2,8/3,3 кВт.
• Марка: AMG.
• Будова: вал, осердя з обмотками, контактні кільця, підшипник і крильчатка.

Якщо старий ротор має іншу довжину, відмінний діаметр вала, іншу посадку підшипника або іншу геометрію крильчатки, встановлювати деталь лише через збіг потужності не можна. Для впевненого вибору потрібні точні виміри знятої деталі та дані моделі альтернатора з технічної документації бензогенератора.

Встановлення та перевірка після ремонту

Монтаж виконують на зупиненому та повністю знеструмленому бензогенераторі. Під час розбирання зберігають порядок шайб, проставок і кріплення, перевіряють стан статора, щіток, підшипникових посадок та кришок. Ротор не можна запресовувати ударами по валу, кільцях, обмотках або крильчатці: перекіс чи пошкодження цих частин спричинить биття та контакт зі статором. Після складання вал спочатку прокручують вручну й переконуються у вільному рівномірному ході без тертя та сторонніх звуків.

Перший запуск проводять без підключених споживачів, а потім контролюють роботу під навантаженням у межах, зазначених виробником генератора. Такий порядок допомагає вчасно виявити неправильну посадку, торкання, надмірне нагрівання або нестабільну роботу щіткового механізму. Ротор AMG 2,8/3,3 кВт слід вибирати як ремонтну деталь за сукупністю розмірів і посадок, а не лише за потужністю бензогенератора.
