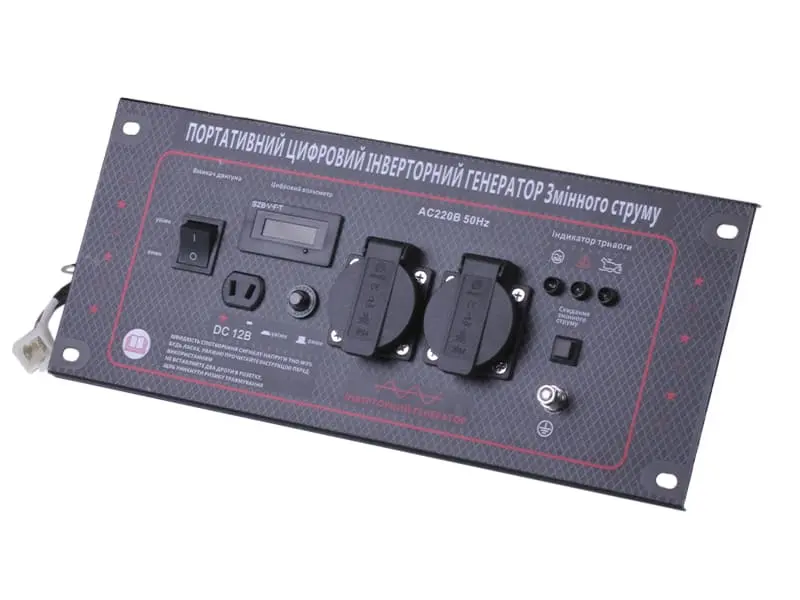

Панель приладів бензогенератора 4,5/4,8 кВт AMG у зборі

Панель приладів бензогенератора 4,5/4,8 кВт AMG

Панель у зборі призначена для ремонту бензогенераторів AMG класу 4,5/4,8 кВт. Вона утворює користувацьку частину установки: на спільній лицьовій пластині розміщені виходи, контрольний прилад та основні органи керування. Таке компонування зручне під час комплексної заміни пошкодженої панелі, коли потрібно відновити штатне розташування компонентів без окремого добору кожної деталі фасаду.

Конструкція містить дві розетки змінного струму із захисними кришками, цифровий вольтметр, вимикач двигуна, вихід DC 12 В, світлові індикатори стану, кнопку скидання захисту та клему заземлення. На лицьовій частині зазначені параметри AC 220 В, 50 Гц і DC 12 В. Кришки закривають силові розетки, коли ними не користуються, а цифрова індикація дає змогу контролювати напругу безпосередньо на генераторі. Усі перелічені компоненти встановлені на одній металевій монтажній пластині.

Компонування панелі

• Дві розетки AC із кришками: дають змогу під'єднувати споживачів до двох виходів, а відкидні кришки захищають контактну частину під час зберігання та перерв у роботі.
• Цифровий вольтметр: відображає значення напруги у зручному для зчитування форматі та допомагає контролювати вихід генератора.
• Окремий вихід DC 12 В: зберігає передбачену конструкцією генератора можливість використання низьковольтного виходу.
• Вимикач і світлові індикатори: основні дії та контроль стану зосереджені в одному місці на передній частині установки.
• Кнопка скидання та клема заземлення: забезпечують доступ до відповідних функцій без розбирання корпусу генератора.
• Чотири кутові отвори: призначені для кріплення панелі до рами або корпусної частини сумісного генератора.

Як правильно підібрати панель

Позначення потужності 4,5/4,8 кВт є першим критерієм, проте для точного вибору його недостатньо. У генераторів однакового класу можуть відрізнятися форма фасаду, відстані між точками кріплення, розташування розеток і вимикача, типи внутрішніх з'єднань та призначення проводів. Перед замовленням порівняйте габаритний контур старої панелі, чотири точки кріплення, кількість і положення виходів, конфігурацію органів керування, а також роз'єми та схему підключення з новою деталлю.

Особлива уважність потрібна, якщо генератор раніше ремонтували або його панель уже замінювали: фактична конфігурація може відрізнятися від виконання, яке зазвичай застосовують для зазначеної потужності. Позначення 4,5 і 4,8 кВт не варто самостійно тлумачити як номінальну та максимальну потужність — вони використовуються для ідентифікації сумісного класу техніки. Остаточну відповідність визначають за конструкцією конкретного бензогенератора.

Установлення та перевірка після заміни

Монтаж виконують на повністю зупиненому та знеструмленому генераторі. До від'єднання старої панелі потрібно зафіксувати розташування кожного проводу та роз'єму, а потім зіставити контакти нової деталі без зміни їхнього призначення. Проводку укладають без натягу, затискання кріпленням і контакту з рухомими або нагрітими частинами. Після закріплення пластини перевіряють щільність з'єднань, вільну роботу вимикача й кнопки, закривання кришок розеток і надійність клем.

Після встановлення спочатку перевіряють роботу генератора без під'єднаного навантаження: індикацію напруги, стан сигнальних ламп та відсутність нагрівання чи стороннього запаху біля з'єднань. Далі окремо контролюють кожен передбачений вихід з урахуванням інструкції до генератора. Панель підходить для відновлення техніки після механічного пошкодження фасаду, зношення розеток, відмови вимикача або несправності вбудованої індикації, якщо кріплення та підключення повністю збігаються.
