Реле напруги генератора 3,2/4,8 кВт AMG

Реле напруги генератора 3,2/4,8 кВт AMG

Деталь призначена для ремонту електрообладнання генераторів, у яких застосовується реле з позначенням потужності 3,2/4,8 кВт. Вона встановлюється замість штатного компонента тієї самої конфігурації та з’єднується з проводкою генераторної установки через готові штекерні колодки. Під час добору потрібно враховувати не лише потужність агрегата: визначальними є виконання корпуса, кріплення, кількість проводів, форма роз’ємів і розташування контактів.

Призначення та виконання

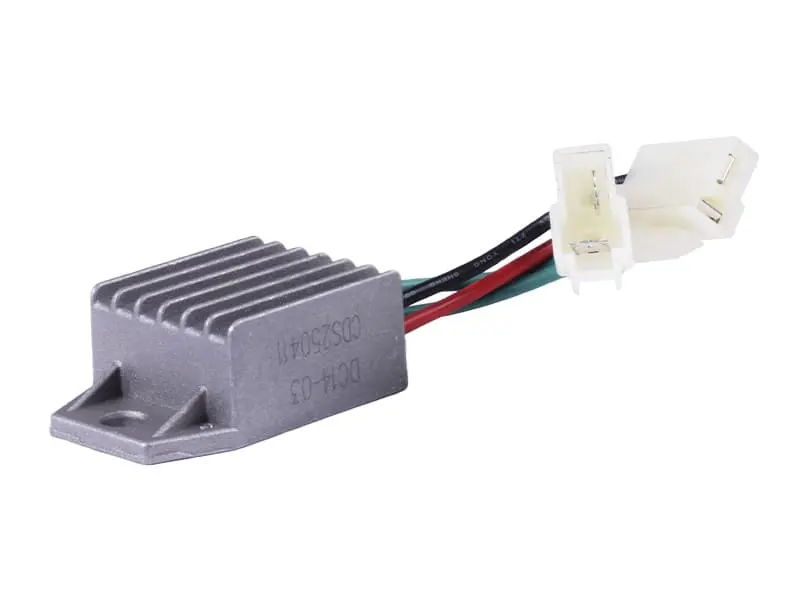

Реле працює у складі системи, пов’язаної з вихідною напругою генератора. Точна відповідність деталі конкретній модифікації потрібна для передбаченого виробником підключення та узгодженої роботи електрообладнання. Корпус має ребристу зовнішню поверхню й монтажний виступ з отвором. Проводи виведені до двох роз’ємів, тому виріб розрахований на встановлення без перероблення штатної проводки за умови повного збігу відповідної частини.

На корпусі є позначення DC14-03. Його варто використовувати як один з орієнтирів під час порівняння зі знятою деталлю, однак остаточне рішення приймають за всією конфігурацією. Однаковий напис або близька потужність генератора не компенсують відмінностей у розташуванні виводів, формі колодок чи способі кріплення.

Що перевірити перед замовленням

• Призначення: потрібне саме реле напруги генератора, а не зовнішній захисний пристрій для домашньої мережі й не блок автоматичного введення резерву.
• Виконання за потужністю: позначення 3,2/4,8 кВт має відповідати даним старої деталі та документації вашої моделі.
• Корпус і кріплення: порівняйте загальну форму, ребристу частину, положення монтажного виступу та отвору.
• Підключення: зіставте кількість проводів, їхнє розташування, кількість роз’ємів, форму корпусів колодок і розміщення контактів.
• Фізичне позначення: перевірте DC14-03 разом з іншими ознаками, не використовуючи його як єдиний критерій.

Потужність 3,2 або 4,8 кВт сама по собі не означає сумісності з усіма генераторами такого класу. У різних серій можуть відрізнятися схема підключення, виконання джгута та посадкове місце. Найнадійніший спосіб добору — порівняти реле зі знятим компонентом і звіритися зі схемою електрообладнання конкретного генератора.

Установлення та первинна перевірка

Монтаж виконують на зупиненому генераторі, від’єднаному від споживачів, із виключеним випадковим запуском. До зняття старої деталі доцільно зафіксувати розташування проводів і колодок. Роз’єми від’єднують за корпус, не тягнучи їх за проводи; одночасно оглядають контакти та джгут на пошкодження, забруднення, сліди перегріву й послаблення посадки. Нове реле закріплюють у штатній точці без натягу проводів і перекручування колодок.

Підключати проводи лише за кольором не можна: орієнтиром є штатна схема та початкове розташування контактів. Якщо форма роз’єму, кількість контактів або розташування виводів відрізняються, деталь не встановлюють із саморобним переставлянням проводів. Після монтажу перевіряють фіксацію кріплення і щільність з’єднань, а контроль вихідних параметрів проводять вимірювальним приладом за регламентом виробника генератора.

Коли розглядати заміну

Реле замінюють після діагностики, коли несправність пов’язана саме з цим компонентом. Нестабільна або відсутня вихідна напруга не завжди вказує лише на реле: подібні прояви можливі через порушення контактів, пошкодження проводки чи несправність інших частин генератора. Перевірка всієї системи до встановлення нової деталі допомагає уникнути помилкової заміни та водночас виявити причину, здатну пошкодити справний компонент.
