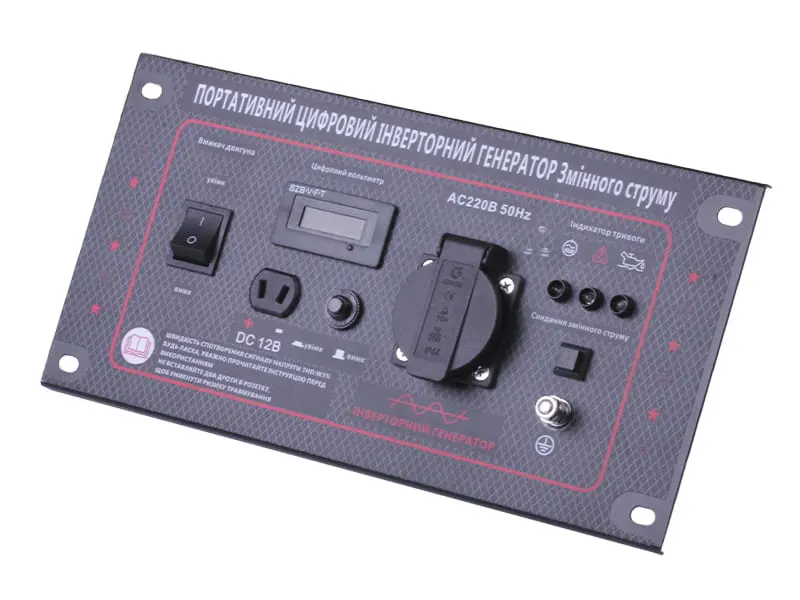

Панель керування бензогенератора 3,2/3,8 кВт AMG у зборі

Панель керування бензогенератора 3,2/3,8 кВт AMG

Панель у зборі призначена для ремонту бензогенераторів AMG класу 3,2/3,8 кВт. Вона формує центральну зону керування установкою: на спільній лицьовій пластині розміщені органи вмикання, засоби контролю та вихідні роз’єми. Така деталь потрібна в разі механічного пошкодження основи, зношення розетки чи перемикачів, несправності індикаторів, а також під час відновлення генератора з відсутньою або некомплектною панеллю.

Виконання розраховане на генератор із виходом AC 220 В, 50 Гц і підключенням DC 12 В. На лицьовому боці розташовані вимикач двигуна, цифровий вольтметр, закрита кришкою розетка змінного струму, три світлові індикатори, додатковий клавішний перемикач, кнопка, роз’єм постійного струму та клема з позначенням заземлення. Компоненти вже встановлені на спільній основі, тому після ремонту зберігається штатне компонування органів, якими користуються під час роботи з генератором.

Що врахувати під час добору

Позначення потужності 3,2/3,8 кВт є першим орієнтиром, проте його недостатньо для остаточного вибору. Генератори одного класу можуть відрізнятися геометрією корпусу, розташуванням кріплень, типом розетки, набором перемикачів і способом приєднання до внутрішньої проводки. Перед замовленням зіставте запропоновану панель зі знятою деталлю та посадковим місцем на генераторі.

• Призначення: панель керування та індикації бензогенератора AMG.
• Клас сумісності: моделі, для яких передбачене виконання 3,2/3,8 кВт.
• Вихід змінного струму: на основі зазначені AC 220 В і частота 50 Гц.
• Низьковольтне підключення: передбачена зона DC 12 В із роз’ємом та розташованою поруч кнопкою.
• Контроль напруги: цифровий вольтметр вбудований безпосередньо в лицьову частину.
• Кріплення: прямокутна основа має чотири кутові монтажні отвори.

Практичні особливості конструкції

Цифровий вольтметр дає змогу контролювати напругу без окремого переносного приладу. Кришка розетки закриває її контактну частину, коли підключення не використовується. Вимикач двигуна та інші органи керування рознесені по панелі, що зберігає зручний доступ до основних функцій генератора. Світлові індикатори винесені в окрему ділянку, тому стан установки можна контролювати безпосередньо біля розетки та перемикачів.

Під час порівняння з попередньою панеллю перевірте форму й розміри посадкового отвору, відстані між чотирма точками кріплення, орієнтацію основи, положення розетки та вольтметра. Окремо зіставте кількість, тип і розміщення з’єднань зі зворотного боку. Роз’єми мають відповідати проводці конкретного генератора без перероблення штатних з’єднань. Переконайтеся також, що всередині рами достатньо місця для виступних корпусів розетки, дисплея та перемикачів.

Монтаж і перевірка після ремонту

Установлення передбачає закріплення основи та приєднання розміщених на ній компонентів до проводки генератора. Роботи виконують із зупиненим двигуном і без приєднаних споживачів. Перед демонтажем старої панелі доцільно зафіксувати розташування всіх проводів, щоб під час складання зберегти початкову послідовність з’єднань. Контакти повинні бути посаджені щільно, а проводи — прокладені без натягу, різких перегинів і затискання між панеллю та корпусом.

Після встановлення перевірте вільне перемикання клавіш, фіксацію розетки, стійкість кріплень і відсутність контакту проводів із деталями, що нагріваються або рухаються. Перший запуск проводять без споживачів: контролюють роботу вимикача, дисплея та світлових індикаторів. Навантаження підключають лише після перевірки правильності монтажу. Якщо знята деталь відрізняється кріпленнями, роз’ємами або розташуванням компонентів, потрібна панель іншого виконання, навіть коли зазначений такий самий діапазон потужності.
