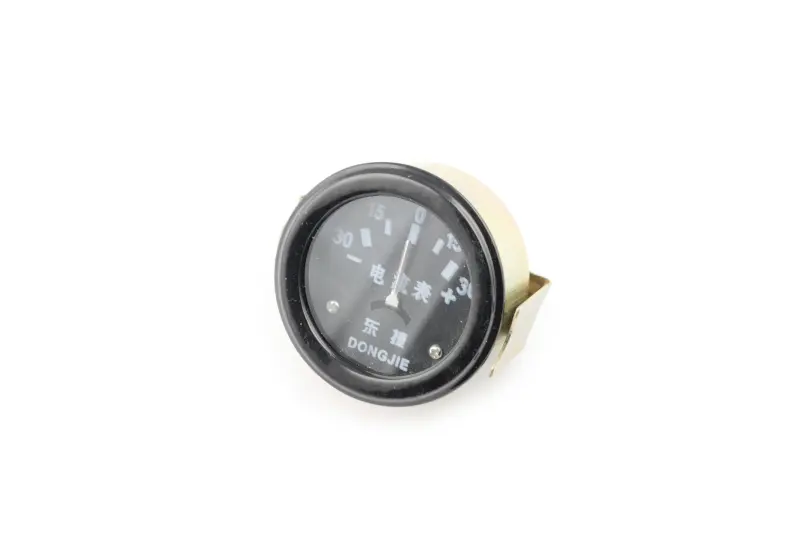

Амперметр AMG-6 для мотоблока 190N/195N, 12/15 к.с.

Амперметр AMG-6 для мотоблока 190N/195N

Аналоговий прилад призначений для контролю струму в бортовій електросистемі мотоблоків із двигунами 190N та 195N, які в цій товарній позиції належать до класу 12/15 к.с. Він дає змогу оператору стежити за режимом заряджання акумулятора та роботою генератора безпосередньо під час експлуатації техніки. Стрілочна індикація не потребує перемикання екранів: напрямок відхилення від нульової позначки показує, чи надходить до акумулятора зарядний струм, чи бортові споживачі витрачають його.

Призначення та особливості показів

AMG-6 має кругле виконання, стрілочний механізм і симетричну шкалу з нулем у середній частині. Межа шкали становить 30 А в кожному напрямку: від −30 до +30 А. Таке розташування позначок допомагає розрізняти два протилежні режими, а проміжні поділки дають змогу оцінювати зміну струму без під’єднання окремого вимірювального приладу. Амперметр особливо корисний на техніці з акумулятором, електростартером, освітленням або іншими штатними споживачами, оскільки допомагає вчасно помітити нетипову поведінку системи.

Покази потрібно оцінювати разом із режимом двигуна та підключеним навантаженням. Після запуску відхилення стрілки може змінюватися в міру відновлення заряду акумулятора, а ввімкнення споживачів впливає на баланс струму. Постійна відсутність реакції, надмірне відхилення або рух стрілки в неочікуваний бік є приводом перевірити підключення, проводку, генератор і стан акумулятора. Сам амперметр відображає процеси в системі, але не встановлює причину несправності автоматично.

Що перевірити під час добору

Позначення 190N і 195N є основним орієнтиром сумісності, проте мотоблоки різних років випуску та комплектацій можуть відрізнятися панелями приладів і схемами підключення. Перед замовленням зіставте новий прилад зі штатним амперметром і місцем його встановлення. Для точного добору мають значення не лише назва двигуна та заявлений клас потужності, а й механічні та електричні параметри конкретної техніки.

• Виконання шкали: діапазон має відповідати −30…0…+30 А, щоб зберегти звичну індикацію зарядного та розрядного режимів.
• Посадкове місце: порівняйте зовнішній діаметр обідка, розмір отвору в панелі та глибину вільного простору за нею.
• Спосіб фіксації: круглий корпус AMG-6 оснащений кріпильною скобою; її положення та доступне місце для затягування мають відповідати конструкції панелі.
• Підключення: перевірте кількість і розташування контактів старого приладу, призначення проводів та полярність за схемою конкретного мотоблока.
• Стан старої деталі: причиною заміни можуть бути заїдання стрілки, погано читабельна шкала, пошкодження корпуса, нестабільні покази або відсутність реакції за справної системи заряджання.

Установлення та первинна перевірка

Монтаж виконують після зупинення двигуна та від’єднання акумулятора. До зняття старого амперметра зручно зафіксувати розташування проводів, а потім порівняти корпуси, контакти й кріплення обох приладів. AMG-6 установлюють у панель без перекосу, надійно фіксують скобою та під’єднують відповідно до штатної схеми техніки. Підключати контакти навмання не можна: помилка в призначенні проводів або полярності може спричинити неправильний напрямок показів і несправності проводки.

Після монтажу спочатку перевіряють положення стрілки за вимкненого двигуна, потім її реакцію після запуску та під час увімкнення штатних споживачів. Стрілка має рухатися вільно, без ривків і зависання. Якщо напрямок відхилення не відповідає режиму роботи, техніку потрібно зупинити та перевірити з’єднання за схемою. За збігу двигуна, шкали, посадкових параметрів, кріплення й контактів амперметр AMG-6 підходить для відновлення штатного контролю заряджання на мотоблоках 190N/195N.
