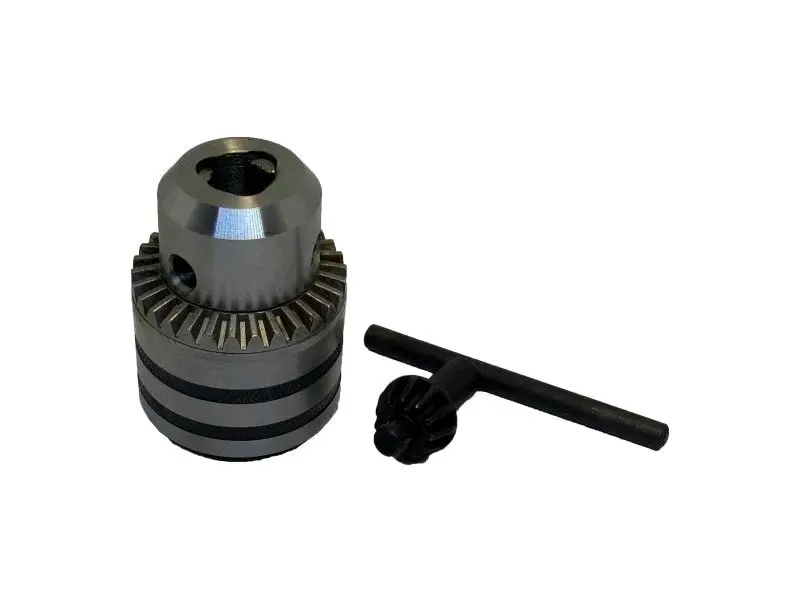

Патрон свердлильний ключовий B16, 3–16 мм

Ключовий свердлильний патрон B16, 3–16 мм

Патрон призначений для фіксації свердел та іншого обертового оснащення з циліндричним хвостовиком діаметром від 3 до 16 мм. Він підходить для дриля, свердлильного верстата або іншого обладнання, розрахованого на конічне кріплення B16. Такий патрон використовують для оснащення сумісного інструмента, відновлення обладнання та заміни деталі, яка вже не утримує хвостовик належним чином.

Діапазон 3–16 мм стосується саме діаметра затискної частини хвостовика, а не діаметра отвору чи різальної частини свердла. Тому патрон можна застосовувати з різними видами оснащення, якщо їхня циліндрична затискна частина відповідає зазначеним межам. Хвостовик тонший за 3 мм або товщий за 16 мм для цієї моделі не підходить.

Конструкція та принцип затискання

Оснащення утримують три кулачки, які одночасно сходяться до центра або розходяться під час повертання зубчастого вінця. Для регулювання використовується комплектний ключ: його шестерня входить у зачеплення з вінцем і дає змогу створити контрольоване зусилля затягування. Самоцентрувальна трикулачкова схема допомагає розташувати циліндричний хвостовик уздовж осі патрона, якщо кулачки справні, затиск виконаний рівномірно, а посадкові поверхні конуса чисті.

Ключовий механізм доречний там, де потрібно впевнено зафіксувати свердло перед роботою. Зубчастий вінець дає можливість послідовно підтягнути патрон у розташованих по колу гніздах. Рівномірне затягування в усіх доступних точках зменшує ймовірність перекосу хвостовика та його прокручування між кулачками.

Що перевірити під час вибору

• Посадку: патрон має конічне кріплення B16. Позначення повинно збігатися із зовнішнім конусом шпинделя або застосованої оправки.
• Діапазон затискання: модель розрахована на циліндричні хвостовики діаметром 3–16 мм. Діаметр різальної частини інструмента може відрізнятися від діаметра хвостовика.
• Тип патрона: кулачки зводяться та розводяться ключем. Якщо обладнання розраховане на різьбове кріплення або інший розмір конуса, ця модель без відповідної оправки не встановлюється.
• Стан спряжених деталей: зовнішній і внутрішній конуси мають відповідати один одному та не повинні мати забруднень, задирок чи помітної деформації.

B16 позначає посадковий конус самого патрона й не замінює позначення конуса шпинделя верстата. Наприклад, обладнання з іншою посадкою може використовувати окрему оправку, один бік якої відповідає шпинделю, а другий має зовнішній конус B16. Перед придбанням потрібно визначити всю схему кріплення, а не орієнтуватися лише на найбільший діаметр свердла.

Установлення та щоденне використання

Перед монтажем обладнання вимикають, а внутрішню поверхню патрона та відповідний конус очищають від пилу, стружки, мастила і слідів пошкодження. Посадку виконують способом, передбаченим конструкцією конкретного верстата або дриля. Після встановлення перевіряють, щоб патрон був закріплений без хитання та обертався без помітного биття. Причиною відхилення може бути не лише патрон, а й забруднена посадка, пошкоджена оправка, деформований хвостовик або несправність шпинделя.

Для закріплення оснащення кулачки розводять до потрібного розміру, циліндричний хвостовик установлюють по центру та зводять кулачки ключем. Затискати слід пряму частину хвостовика, а не різальні крайки чи канавки свердла. Патрон рівномірно підтягують через гнізда зубчастого вінця, після чого ключ обов’язково виймають до запуску обладнання. Тип свердла та режим обертання вибирають з урахуванням оброблюваного матеріалу й вимог конкретної техніки.

Коли патрон потребує заміни

Перевірка потрібна, якщо справний хвостовик починає прослизати, кулачки рухаються ривками, не сходяться симетрично або не втримують оснащення після рівномірного затягування. Підставою для заміни також є пошкодження зубчастого вінця, зношення гнізд під ключ і стале биття, яке залишається після очищення посадки та перевірки свердла, оправки й шпинделя.

Патрон B16 із діапазоном 3–16 мм підійде для обслуговування сумісного свердлильного обладнання, коли потрібні трикулачковий затиск, регулювання ключем і встановлення на відповідний конус. Точна перевірка посадки та діаметра хвостовика допомагає уникнути несумісності й забезпечити надійну фіксацію оснащення.
