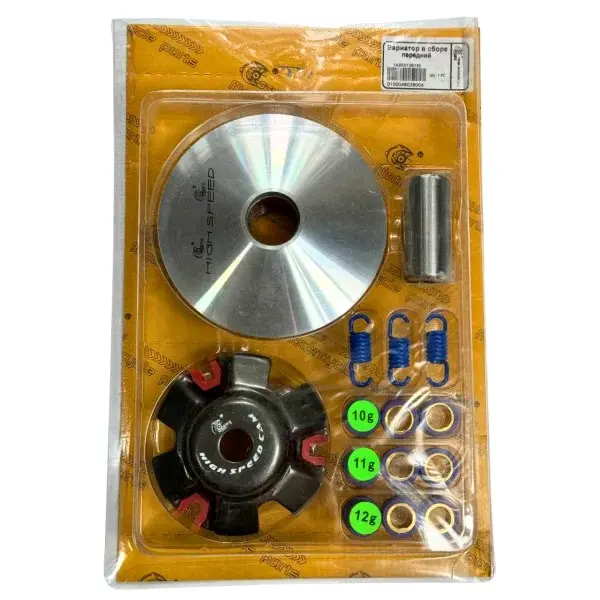

Передній тюнінговий варіатор GO 4T GY6 125/150 з роликами 10/11/12 г, пальцем і пружинами

Передній тюнінговий варіатор GO для 4T GY6 125/150

Комплект призначений для налаштування варіаторної трансмісії скутерів із чотиритактними двигунами сімейства GY6 125/150. Підтверджена сумісність із позначеннями 152QMI, 1P52QMI, 157QMJ та 1P57QMJ. Передній варіатор змінює робочий діаметр ведучого шківа зі зростанням обертів: ролики рухаються доріжками, зміщують рухому частину та переводять трансмісію від короткого передатного відношення до довшого. Тому геометрія варіатора й обрана маса роликів безпосередньо визначають, за яких обертів відбувається перемикання.

Склад і можливості налаштування

До набору входять корпус переднього варіатора, опорна пластина з напрямними, палець-втулка, ролики та три пружини зчеплення. Передбачені ролики розміром 18×14 мм трьох номіналів: 10, 11 і 12 г. Кожен номінал представлений трьома роликами, завдяки чому можна складати симетричні комплекти з двох мас. Пружини призначені для відцентрового зчеплення, розташованого на задньому шківі, тому їх установлюють окремо від монтажу переднього варіатора.

• Три варіанти маси роликів допомагають узгодити момент перемикання з характеристиками двигуна, ременя, зчеплення та умовами поїздок.
• Деталі переднього варіатора й пружини зчеплення в одному наборі дають змогу одночасно обслужити обидві частини варіаторної трансмісії та виконати пов’язане налаштування.
• Розмір роликів 18×14 мм є зрозумілим контрольним параметром для порівняння з раніше встановленими деталями.

Як обирати масу роликів

Легші ролики зазвичай довше утримують двигун на підвищених обертах, а важчі раніше починають переміщення варіатора та знижують оберти під час перемикання. Це не означає, що найменша маса завжди забезпечує кращий розгін, а найбільша — найвищу швидкість. Відповідне налаштування залежить від діапазону потужності конкретного двигуна, стану ременя, заднього шківа, зчеплення, навантаження та характеру маршруту. Надто легкий варіант може вивести мотор за ефективний діапазон, а надмірно важкий — змусити трансмісію перейти до довшого відношення раніше, ніж потрібно.

Для отримання проміжної маси можна встановити по три ролики двох номіналів, чергуючи їх через один. Поєднання 10 і 11 г дає середнє значення 10,5 г на ролик, 10 і 12 г — 11 г, а 11 і 12 г — 11,5 г. У всіх шести доріжках мають бути ролики, а різні маси потрібно розподіляти симетрично. Починати налаштування доцільно з варіанта, найближчого до штатного, після чого оцінювати оберти старту, плавність розгону та поведінку трансмісії під звичним навантаженням.

Перевірка сумісності

Перед вибором слід звірити позначення двигуна, адже назва моделі скутера не завжди точно визначає встановлену модифікацію GY6. Додатково порівнюють розмір роликів 18×14 мм, зовнішню геометрію варіатора, довжину й діаметри пальця-втулки, посадку на колінчастому валу, порядок шайб і відстань до кришки трансмісії. Ці параметри зручно зіставити зі знятим комплектом до початку складання. Для пружин зчеплення окремо перевіряють розміри, форму зачепів і відповідність колодкам; жорсткість пружин цього набору не зазначена, тому заздалегідь визначити конкретні оберти вмикання зчеплення неможливо.

Установлення та контроль після складання

Монтаж виконують на очищеній трансмісії. Ролики розміщують у доріжках, напрямні встановлюють на опорну пластину, після чого складають варіатор із пальцем так, щоб вантажі не вийшли зі своїх посадкових місць. Ремінь перед затягуванням ведучого шківа заглиблюють між половинами заднього шківа: це створює слабину спереду й не дає затиснути ремінь між щоками. Гайку варіатора затягують моментом, установленим виробником двигуна або скутера, використовуючи відповідний фіксувальний інструмент.

Одночасно варто перевірити ремінь, нерухому щоку, різьбу колінчастого вала, напрямні, задній шків і зчеплення. На робочих поверхнях шківів не повинно залишатися забруднень, здатних погіршити контакт із ременем. Після складання перевіряють вільне обертання, відсутність дотику до кришки та сторонніх звуків, а перші випробування проводять послідовно, оцінюючи кожну зміну налаштування окремо. Такий підхід дає змогу використовувати комплект для продуманого ремонту й налаштування CVT без випадкового поєднання несумісних параметрів.
