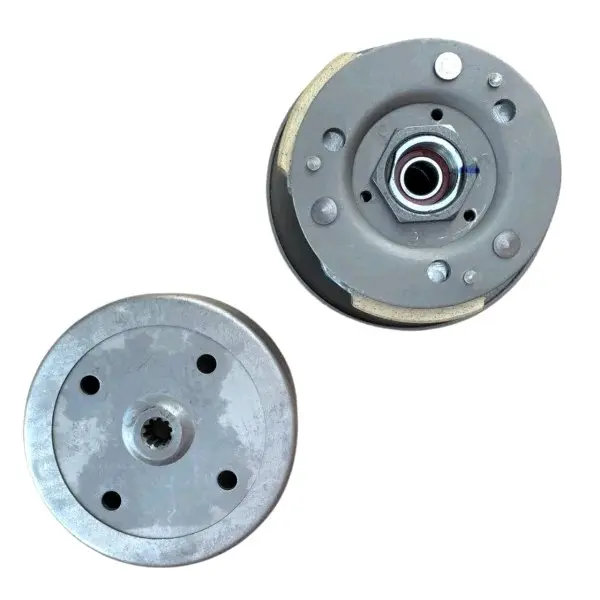

Задній варіатор з барабаном Suzuki AD50

Задній варіатор з барабаном Suzuki AD50

Комплект призначений для ремонту задньої частини клинопасової трансмісії скутера Suzuki AD50. У цьому виконанні ведений механізм поєднаний із відцентровим зчепленням і барабаном, який також називають дзвоном зчеплення. Деталь приймає зусилля від приводного паса, забезпечує автоматичне підключення передачі зі зростанням обертів і передає обертання далі до редуктора та заднього колеса. Такий варіант обирають у разі комплексного зносу штатної збірки або тоді, коли стан старого барабана вже не дає змоги обмежитися заміною лише колодок.

Призначення та принцип роботи

Ведений шків змінює положення паса відповідно до роботи переднього варіатора, тому передатне відношення змінюється без ручного перемикання. Коли оберти підвищуються, колодки відцентрового зчеплення розходяться та притискаються до внутрішньої поверхні барабана. Після контакту барабан починає обертатися разом зі зчепленням, а тяга передається на колесо. На малих обертах контакт слабшає, завдяки чому двигун може працювати без постійного обертання заднього колеса.

Виконання з барабаном доречне, якщо на старій деталі з’явилися виразні риски, нерівномірне вироблення, сліди перегрівання чи деформація, а посадка дзвона супроводжується люфтом. Спільна перевірка колодкової частини, веденого шківа та барабана допомагає не залишити в трансмісії зношену спряжену поверхню. Ривки на старті, металевий шум під кришкою варіатора, вібрація під час набору швидкості або запізніле вмикання зчеплення є приводом оглянути весь привід: подібні прояви можуть бути пов’язані також із пасом, підшипниками чи рухомою частиною шківа.

Що звірити перед вибором

Позначення Suzuki AD50 визначає основне застосування, проте для точного добору потрібно зіставити деталь із демонтованою збіркою. У скутерів різних років і виконань компоненти трансмісії можуть відрізнятися, тому самої назви моделі недостатньо, якщо техніку раніше ремонтували або оснащували нестандартними деталями.

• Барабан: порівняйте зовнішній діаметр, глибину, форму центральної посадки та шліцьового отвору.
• Ведений механізм: перевірте діаметр шківа, його ширину, положення відносно паса та вільне розміщення під кришкою.
• Зчеплення: зіставте діаметр колодкової частини та робочий проміжок усередині барабана.
• Кріплення: звірте посадку на вал, різьбу фіксувальної гайки, порядок штатних шайб і проставок.
• Пас: переконайтеся, що його профіль і ширина відповідають канавці веденого шківа та конфігурації конкретного скутера.

Якщо на скутері вже встановлений тюнінговий привід або компоненти від іншої модифікації, орієнтуйтеся на фактичні розміри й будову знятої збірки. Не переносьте випадкову схему шайб з іншого двигуна: осьовий виліт впливає на положення паса та проміжок між обертовими деталями й кришкою.

Монтаж і перевірка після ремонту

Перед установленням очистьте корпус трансмісії від пилу фрикційних накладок та огляньте приводний пас, поверхні шківа, вал і підшипники. Внутрішня доріжка барабана та накладки зчеплення мають залишатися чистими й сухими; мастило на цих поверхнях спричиняє прослизання та забруднення. Різьбові з’єднання затягують із моментом, передбаченим сервісною документацією для конкретної версії Suzuki AD50, використовуючи відповідний утримувальний інструмент і не допускаючи пошкоджувального ударного навантаження.

Після монтажу перевірте правильне розташування паса між щоками шківа, вільне обертання без заїдань і відсутність контакту з кришкою. Перший контрольний запуск виконують на малих обертах, після чого оцінюють плавність початку руху та відсутність стороннього звуку. Задній варіатор із барабаном підходить для відновлення штатної роботи трансмісії Suzuki AD50, коли потрібно узгоджено замінити ведену частину та дзвін зчеплення. Точне звірення посадок до монтажу допоможе уникнути повторного розбирання й обрати деталь під фактичну конфігурацію скутера.
