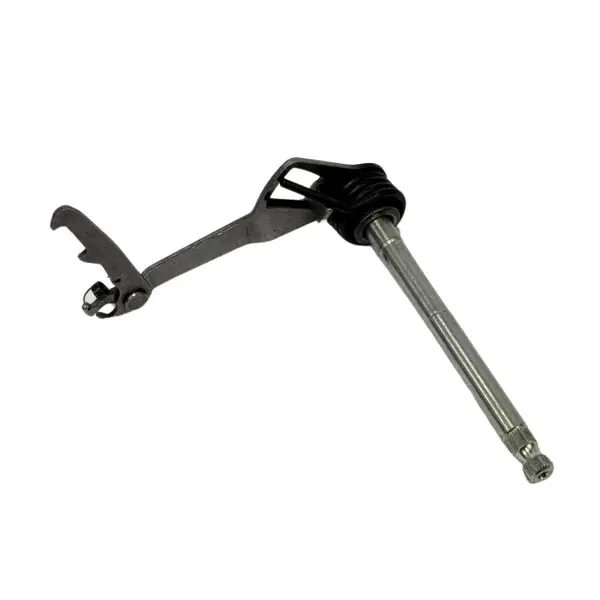

Вал важеля перемикання передач Delta/Alpha, 162 мм

Вал важеля перемикання передач Delta/Alpha, 162 мм

Деталь призначена для механізму перемикання передач мопедів Delta та Alpha у виконаннях, де застосовується вал завдовжки 162 мм. Вона з’єднує зовнішній ножний важіль із механізмом вибору передач усередині двигуна: поворот від натискання передається на важільну частину, а після відпускання поворотна пружина допомагає повернути привід у вихідне положення для наступного перемикання. Така конструкція потрібна під час ремонту, коли штатний вал зігнутий, його шліци пошкоджені, важільна частина деформована або пружина втратила справність.

Конструкція та призначення

Вал виконаний як зібрана деталь механізму приводу. На зовнішньому кінці розташовані шліци для встановлення ножного важеля перемикання. З внутрішнього боку є плоский важіль із фігурною функціональною частиною та поворотна пружина. Під час руху педалі вал повертається, важільна частина діє на механізм вибору, а пружина повертає привід після кожного натискання. Справна взаємодія цих деталей важлива для послідовного вмикання передач і готовності педалі до наступного руху.

Довжина 162 мм відрізняє цю модифікацію від довшої версії 190 мм. Варіант 162 мм застосовується на Delta/Alpha 50/70/72, тоді як для виконань 90/100/110 використовується інша довжина. Самої назви мопеда тому недостатньо: у зовні подібної техніки можуть відрізнятися двигун, картер і механізм перемикання. Перед придбанням слід зіставити зняту деталь із новою за всією геометрією, а не орієнтуватися лише на сімейство моделі.

Що перевірити під час добору

• Загальну довжину. Для цієї версії заявлено 162 мм; старий вал вимірюють у такий самий спосіб між крайніми точками.
• Шліцьовий кінець. Зіставляють діаметр, довжину шліцьової ділянки та посадку штатного ножного важеля без надмірного люфту.
• Важільну частину. Мають збігатися її форма, вигин, положення відносно осі та конфігурація функціональної крайки, що взаємодіє з механізмом вибору.
• Поворотну пружину. Порівнюють розташування витків і кінців пружини, адже вони мають правильно спиратися у передбачених точках двигуна.
• Посадку в картері. Перевіряють діаметр вала, ділянки проходження крізь втулки або отвори корпусу та місце контакту з ущільненням.
• Виконання двигуна. Збіг назви Delta або Alpha не скасовує перевірки фактичної модифікації та довжини демонтованої деталі.

Встановлення та контроль після ремонту

Заміна потребує доступу до механізму перемикання всередині двигуна, тому порядок розбирання визначають за конструкцією конкретного мотора. Перед монтажем очищують посадкові місця та оглядають отвори, втулки, ущільнення, зовнішній важіль і суміжні деталі. Новий вал не повинен заходити з ударами або помітним перекосом. Кінці поворотної пружини встановлюють у передбачене положення, а внутрішній важіль вводять у правильне зачеплення з механізмом вибору. Зовнішню педаль ставлять на шліци у зручному та безпечному положенні, після чого надійно затягують її кріплення.

До остаточного складання корисно вручну перевірити хід: вал має повертатися без заїдань, а привід — повертатися після відхилення в обидва боки. Потім на нерухомому мопеді послідовно перевіряють вибір нейтралі та передач, не докладаючи до педалі надмірного зусилля. Якщо хід залишається тугим, важіль не повертається або передача не вибирається, слід повторно перевірити положення пружини, зачеплення важільної частини та стан суміжних деталей. Вал 162 мм придатний для ремонту лише за повного збігу посадки й конструкції зі знятою деталлю.
