Передній варіатор Suzuki AD50

Передній варіатор Suzuki AD50

Деталь призначена для ведучої частини автоматичної клинопасової трансмісії скутера Suzuki AD50, відомого також як Suzuki Address 50. Передній варіатор розташований з боку колінчастого вала, передає обертання на приводний пас і разом із заднім шківом плавно змінює передатне відношення. Завдяки цьому скутер може рушати, прискорюватися та переходити до руху з вищою швидкістю без ручного перемикання передач.

Під час роботи ролики переміщуються напрямними під дією відцентрової сили. Рухома частина ведучого шківа наближається до нерухомої, а пас піднімається на більший робочий радіус. Коли оберти знижуються, процес відбувається у зворотному напрямку. Стан конічної доріжки, роликів, напрямних і суміжних деталей безпосередньо впливає на вільне переміщення паса. Борозни, значне вироблення або заїдання механізму можуть супроводжуватися ривками, стороннім шумом, нерівномірним прискоренням чи неповним використанням діапазону трансмісії.

Конструкція та призначення

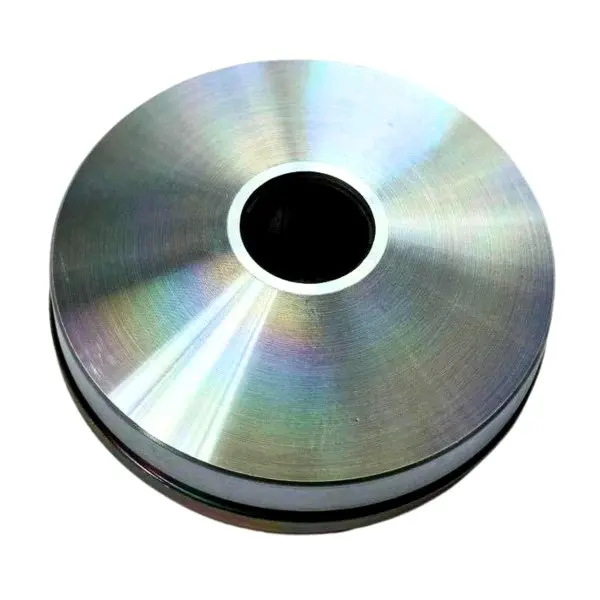

Варіатор має круглу форму, центральний посадковий отвір і гладку конічну поверхню, якою переміщується бічна частина клинового паса. Така геометрія дає змогу змінювати ефективний діаметр ведучого шківа відповідно до положення його рухомої половини. Деталь використовують під час ремонту штатної трансмісії, якщо попередня поверхня отримала помітне вироблення, посадка перестала відповідати нормі або переміщення рухомої частини стало утрудненим.

Передній варіатор Suzuki AD50 взаємодіє з нерухомою щокою, вентилятором, пластинами, роликами, кришкою рухомої частини, втулкою та приводним пасом. Ці компоненти можуть продаватися комплектом або окремо, тому назва позиції сама по собі не визначає її склад. Перед замовленням потрібно уточнити, які саме деталі входять до вибраної позиції, та з’ясувати, чи можна використовувати наявні ролики, втулку й зовнішню щоку.

Що перевірити під час добору

• Модель скутера. Застосування зазначене для Suzuki AD50 beziehungsweise Address 50; збігу лише марки та робочого об’єму недостатньо.
• Рік і модифікацію. Сімейство AD50 випускалося з різними індексами та варіантами деталей трансмісії, тому слід враховувати позначення конкретної версії скутера.
• Посадкову геометрію. Зіставте зовнішній діаметр, розмір центрального отвору, довжину втулки, положення конічної площини та загальну висоту зі знятою деталлю.
• Суміжні компоненти. Перевірте відповідність роликів, напрямної пластини, втулки, нерухомої щоки та паса. Розмір і маса роликів мають відповідати конфігурації встановленої трансмісії.
• Склад позиції. Заздалегідь уточніть наявність роликів, втулки, пластин та інших деталей: їх присутність не підтверджується самою назвою «передній варіатор».

Заміна та обслуговування

Перед установленням знімають кришку варіаторного відсіку й оцінюють стан усього приводу. Разом зі старим варіатором варто перевірити пас на тріщини, розшарування та надмірне стирання, а нерухому щоку — на борозни й пошкодження. Також оглядають ролики, їхні доріжки, напрямні та посадкову втулку. Поєднання нової деталі із сильно зношеними суміжними компонентами може залишити шум, заїдання або неправильне переміщення паса.

Конічні поверхні, що контактують із пасом, установлюють чистими та без мастила. Варіатор складають у правильній послідовності, не допускаючи перекосу роликів і затискання паса між половинами ведучого шківа під час затягування кріплення. Спосіб фіксації та момент затягування визначають за сервісними даними конкретної модифікації Suzuki AD50. Після складання перевіряють вільне обертання, положення паса й відсутність заїдань, а потім контролюють роботу трансмісії з невеликим навантаженням.

Ця позиція підходить для відновлення ведучої частини варіаторної передачі Suzuki AD50 за умови підтвердженого збігу посадкових параметрів і комплектації. Точне звіряння перед монтажем допомагає зберегти правильну взаємодію шківа, роликів і паса та уникнути повторного розбирання трансмісії.
