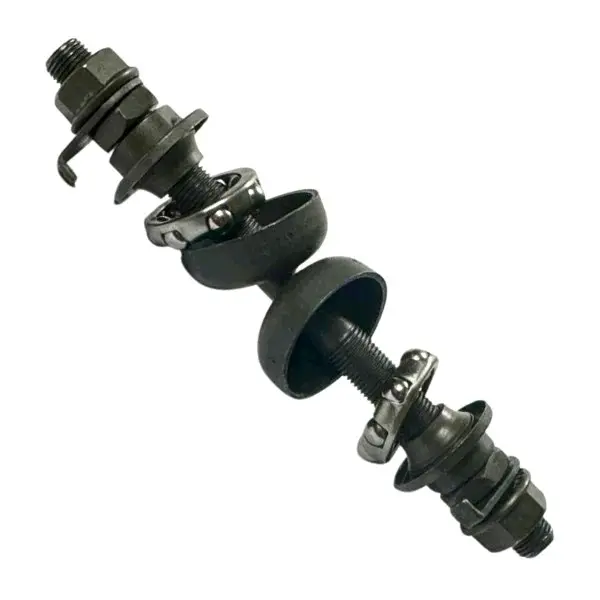

Вісь передньої втулки CZ-03I 3/8″ × 140 мм із чашками

Вісь передньої втулки CZ-03I 3/8″ × 140 мм із чашками

Комплект призначений для ремонту й перебирання передньої велосипедної втулки з класичною чашково-конусною опорою на кульках. Вісь сприймає навантаження від колеса, утримує деталі підшипникового механізму в заданому положенні та закріплюється в пазах вилки кінцевими гайками. Розмір 3/8″ × 140 мм визначає діаметр різьбової осі та її загальну довжину, тому комплект добирають до втулки й вилки з відповідними посадковими параметрами. Це виконання під гайки, а не порожниста вісь під ексцентрик і не сучасний наскрізний стандарт.

Конструкція та призначення

Сталева вісь CZ-03I постачається у зборі з чашками. На ній установлені сепаратори з кульками, конуси, шайби та гайки, потрібні для формування й регулювання опори переднього колеса. Чашки та конуси утворюють поверхні кочення для кульок, а положення конусів визначає попередній натяг підшипників. Після правильного налаштування колесо обертається вільно, але не має відчутного бічного люфту. Контргайки утримують виставлене положення після регулювання та встановлення колеса.

Такий комплект зручний для комплексного відновлення втулки, коли самого регулювання вже недостатньо або одночасно зношені кілька сполучених деталей. Наявність чашок дає змогу замінити не лише вісь і конуси, а й відповідні поверхні підшипників, якщо конструкція корпусу втулки передбачає встановлення чашок такого розміру та профілю. Купувати деталь лише за довжиною не можна: однакові 140-міліметрові осі можуть відрізнятися різьбою, конусами, розташуванням гайок і способом кріплення.

Що перевірити перед вибором

• Розмір осі. Загальна довжина має становити 140 мм, а різьбовий стандарт — 3/8″. Додатково порівняйте крок різьби зі старою віссю та перевірте сумісність штатних гайок.
• Чашки. Зіставте їхній зовнішній діаметр, глибину, профіль і посадку в корпусі втулки. Чашка не повинна входити з перекосом або мати форму, відмінну від демонтованої деталі.
• Конуси й підшипники. Значення мають профіль доріжки конуса, розмір кульок, форма сепаратора та положення цих деталей відносно чашок.
• Монтажна ширина. Порівняйте відстань між контргайками, набір шайб і довжину кінців осі, що виступають. Зібрана втулка повинна розміщуватися між перами вилки без примусового розведення.
• Спосіб фіксації. Комплект розрахований на кріплення гайками. Він не замінює вісь під ексцентриковий затискач або наскрізну вісь навіть за однакової загальної довжини.

Коли потрібна заміна

Причиною для перебирання стають погнута вісь, помітний люфт колеса, шорстке обертання, сліди корозії або пошкодження доріжок на конусах і чашках. Якщо люфт повертається після регулювання, а на контактних поверхнях є вироблення чи раковини, встановлення узгодженого комплекту допомагає відновити геометрію підшипникової опори. Одночасно треба оглянути корпус втулки: тріщини, деформовані посадкові місця або несумісний діаметр чашок неможливо виправити заміною осі.

Установлення та регулювання

Перед розбиранням запам’ятайте порядок шайб і гайок з обох боків втулки. Старі деталі знімають, внутрішню порожнину очищають, а посадкові місця перевіряють на пошкодження. Чашки встановлюють рівно в передбачені місця, кулькові сепаратори орієнтують так само, як у початковій конструкції, та використовують відповідне підшипникове мастило. Конуси підводять до зникнення люфту без тугого обертання, після чого їхнє положення фіксують контргайками.

Вісь потрібно розташувати симетрично відносно втулки: кінців, що виступають, має вистачати для посадки в пази вилки, шайб і надійного затягування кінцевих гайок. Після встановлення колеса перевіряють вільне обертання, відсутність бічного переміщення, правильну посадку осі в обох пазах і положення обода відносно вилки. Якщо після затягування гайок обертання стає важчим, регулювання конусів повторюють. Комплект CZ-03I підходить для ремонту лише за збігу всіх сполучених розмірів; тип велосипеда й діаметр колеса самі по собі сумісність не визначають.
