Котушка запалювання бензогенератора 154F (5 Hp)

Котушка запалювання бензогенератора 154F (5 Hp)

Призначена для ремонту системи запалювання бензогенератора з двигуном 154F. Котушка створює високовольтний імпульс і передає його до свічки, щоб паливоповітряна суміш займалася під час запуску та подальшої роботи двигуна. Деталь установлюється біля маховика і взаємодіє з його магнітним полем. Заміна потрібна, коли штатна котушка пошкоджена та більше не забезпечує нормального іскроутворення.

Призначення та ознаки несправності

У двигуні 154F застосовується безконтактна транзисторна система запалювання. Під час обертання маховика його магніт проходить біля осердя котушки, після чого створений імпульс надходить високовольтним проводом до свічки. Справна котушка потрібна для появи іскри в належний момент. У разі її відмови двигун може погано запускатися, не запускатися зовсім, раптово зупинятися або працювати з перебоями через слабку чи відсутню іскру.

Перед заміною варто перевірити не лише котушку, а й свічку, свічковий ковпачок, провід вимкнення двигуна, стан контактів та встановлений проміжок між осердям і маховиком. Подібні симптоми виникають через забруднену або пошкоджену свічку, замикання проводу зупинки, порушення з’єднань чи несправності паливної системи. Така послідовність перевірки допомагає визначити причину відмови та не міняти справну деталь.

Конструкція та критерії добору

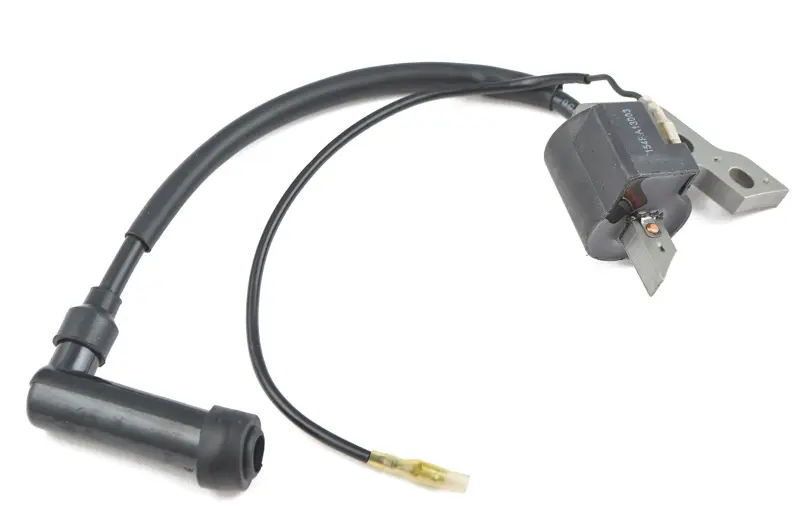

Котушка виконана єдиним модулем із корпусом обмоток, металевим осердям і кріпильною частиною. Від корпусу відходить високовольтний кабель із кутовим свічковим ковпачком. Окремий тонкий провід оснащений ізольованою клемою для з’єднання з проводкою вимкнення двигуна. Компактне виконання розраховане на розміщення під кожухом біля маховика, проте зовнішня подібність котушок різних малих двигунів не підтверджує їхню взаємозамінність.

• Модель двигуна: головним орієнтиром є позначення 154F на двигуні генератора. Модель самого генератора без відомостей про мотор не завжди дає змогу точно вибрати деталь.
• Кріплення: порівняйте форму металевої частини, розташування кріпильних отворів і відстань між точками фіксації зі знятою котушкою.
• Положення осердя: його форма та розміщення відносно маховика мають давати змогу встановити потрібний повітряний проміжок без контакту з поверхнею, що обертається.
• Високовольтний кабель: перевірте його довжину, напрямок виходу з корпусу та форму свічкового ковпачка. Кабель має діставати до свічки без натягу й різких перегинів.
• Провід вимкнення: тип клеми та місце її розташування мають відповідати проводці двигуна. Неправильне з’єднання може спричинити відсутність іскри.

Позначення 5 Hp не варто використовувати як єдиний критерій сумісності: у генераторній техніці трапляються різні двигуни та виконання запалювання. Надійніше одночасно звірити модель 154F, геометрію кріплення, конфігурацію виводів і розташування котушки відносно маховика.

Установлення та перевірка після заміни

Перед монтажем знімають кожух, вивільняють стару котушку та запам’ятовують прокладання проводів. Нову деталь розміщують у такому самому положенні, не допускаючи затискання кабелю кожухом або його контакту з маховиком. Повітряний проміжок виставляють за сервісними даними конкретної версії двигуна 154F: застосовувати універсальне значення без урахування виконання не слід. Після фіксації маховик корисно провернути вручну та переконатися, що він ніде не торкається осердя.

Потім під’єднують провід вимкнення, щільно встановлюють ковпачок на свічку та перевіряють надійність усіх з’єднань. Після складання контролюють наявність іскри, запуск і роботу двигуна без перебоїв. Котушка призначена для ремонту бензогенераторів із відповідним двигуном 154F і добирається як конкретна деталь системи запалювання, а не як універсальний модуль для будь-якого малопотужного бензинового мотора.
