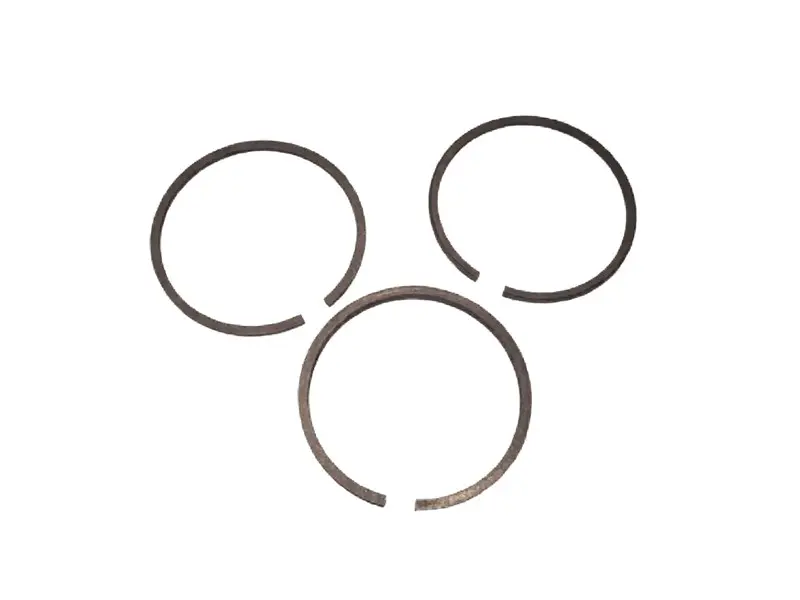

Поршневі кільця для компресора 47 мм, комплект 3 шт.

Поршневі кільця для компресора 47 мм

Комплект призначений для ремонту циліндро-поршневої групи повітряного компресора з поршнем номінального діаметра 47 мм. До нього входять три кільця: два компресійні та одне оливознімне. Деталі встановлюються у відповідні канавки поршня та під час його зворотно-поступального руху взаємодіють зі стінкою циліндра.

Компресійні кільця ущільнюють проміжок між поршнем і циліндром, зменшуючи витік повітря із зони стиснення. Оливознімне кільце регулює кількість мастильного матеріалу на поверхні циліндра в конструкції компресора, для якої передбачена така схема поршневої групи. Узгоджена робота трьох кілець впливає на здатність компресорної головки набирати тиск і підтримувати нормальну продуктивність.

Коли потрібна заміна

Перевірити стан кілець варто за зниження продуктивності, надто тривалого набору тиску, підвищеної витрати оливи або виявлення зношення під час розбирання компресорної головки. Такі ознаки не завжди спричинені лише кільцями: подібні відхилення виникають через зношення циліндра, поршня, клапанної плити чи ущільнень. Тому перед ремонтом оцінюють усю циліндро-поршневу групу, а не встановлюють новий комплект без діагностики суміжних деталей.

Що перевірити під час добору

• Номінальний діаметр. Комплект розрахований на розмір 47 мм. Звіряти потрібно діаметр поршня та дані технічної документації компресора, адже близький зовнішній розмір старого кільця сам по собі не підтверджує сумісність.
• Кількість і призначення канавок. На поршні мають бути передбачені місця для двох компресійних та одного оливознімного кільця. Порядок їх розташування визначається конструкцією конкретної компресорної головки.
• Профіль кілець. Необхідно зіставити висоту, радіальну товщину, форму робочих крайок і виконання замка з демонтованими деталями. Однаковий діаметр не компенсує відмінності в геометрії канавок.
• Модель компресорного блока. Розмір 47 мм застосовується в різних компресорах, проте поршні та набори канавок можуть відрізнятися. Для остаточного вибору використовують схему запчастин або настанову саме до свого обладнання.
• Стан поршня та циліндра. Глибокі подряпини, помітне вироблення, пошкоджені краї канавок або надмірні зазори можуть вимагати ремонту із заміною кількох деталей. Самі нові кільця не усунуть дефекти спряжених поверхонь.

Установлення та контроль

Перед розбиранням компресор зупиняють, від'єднують від джерела живлення та повністю скидають тиск. Канавки поршня очищають від відкладень, не пошкоджуючи їхні бічні поверхні. Кожне кільце встановлюють у призначену для нього канавку за допомогою відповідного інструмента: надмірне розведення замка здатне деформувати або зламати деталь.

Напрям установлення, розташування фасок і позначок ураховують лише відповідно до настанови компресора та фактичного виконання кілець. Після монтажу перевіряють вільне положення деталей у канавках, бічний проміжок і зазор у замку всередині циліндра. Замки розводять по колу згідно із сервісною схемою конкретної моделі, після чого поршень вводять у циліндр без перекосу, використовуючи пристосування для стискання кілець.

Основні дані

• призначення — поршнева група повітряного компресора;
• номінальний діаметр — 47 мм;
• кількість — 3 кільця;
• склад — 2 компресійні та 1 оливознімне кільце.

Комплект підходить для планового відновлення компресорної головки за точного збігу діаметра, профілю та розмірів поршневих канавок. Перед замовленням рекомендовано перевірити розмірні параметри за технічною документацією та зіставити геометрію всіх трьох старих кілець із параметрами ремонтного комплекту.
