Куркова кнопка ввімкнення для мережевого шурупокрута

Куркова кнопка ввімкнення для мережевого шурупокрута

Запчастина призначена для ремонту мережевого шурупокрута, у якому зношений або пошкоджений штатний вимикач. Кнопка розміщується всередині руків’я та взаємодіє із зовнішньою пусковою клавішею: під час натискання вона керує подаванням живлення на двигун, а після відпускання має повертатися у початкове положення. Така заміна дає змогу відновити нормальне ввімкнення та вимкнення інструмента за умови повного збігу деталі за конструкцією й параметрами.

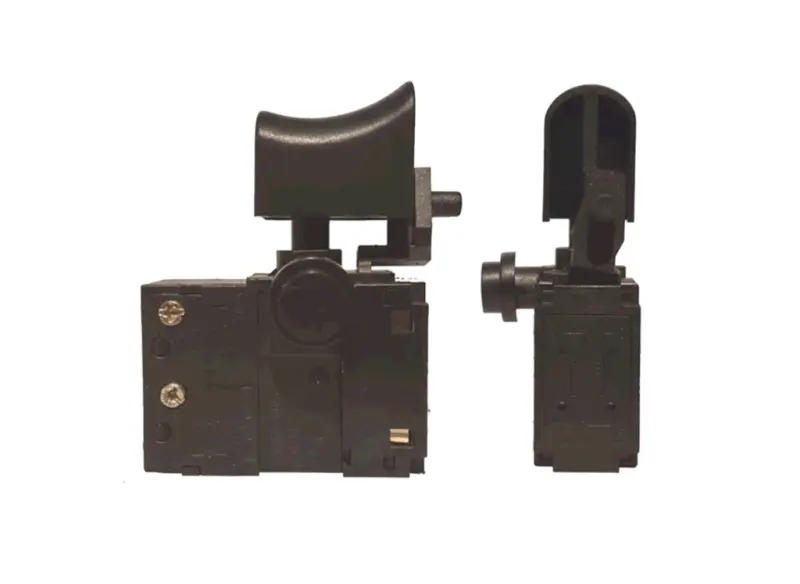

Кнопка має компактний прямокутний корпус, широку вигнуту куркову клавішу та бічний виступний елемент. Ці особливості важливі для правильного розміщення в руків’ї: форма курка повинна відповідати отвору в корпусі інструмента, а бічні деталі не мають упиратися у внутрішні перегородки. На корпусі також є кріпильні гвинти. Точне призначення бічного елемента, схема контактів і набір додаткових функцій залежать від виконання вимикача, тому їх потрібно зіставляти зі знятою запчастиною.

Як перевірити сумісність

Кнопки мережевих шурупокрутів не є універсальними. Навіть деталі зі схожим курком можуть відрізнятися товщиною корпусу, розташуванням опор, способом приєднання проводів і внутрішньою комутацією. Перед вибором зніміть стару кнопку, очистьте її від пилу та порівняйте основні ознаки, не покладаючись лише на загальну схожість.

• Габарити корпусу: виміряйте довжину, ширину та висоту старої деталі разом із виступами, що входять у посадкове місце.
• Форма курка: зіставте його ширину, висоту, вигин, довжину ходу та положення відносно корпусу вимикача.
• Бічні деталі: перевірте їх розташування, діаметр і напрямок виходу, адже вони повинні вільно розміщуватися в руків’ї.
• Кріплення: порівняйте осі, опори, пази та інші точки, якими вимикач утримується всередині корпусу інструмента.
• Підключення: потрібна однакова кількість контактних місць, відповідне розташування та сумісний спосіб фіксації провідників.
• Параметри навантаження: номінальні значення нової кнопки мають відповідати даним старого вимикача й технічній документації шурупокрута.

Окремо визначте, які функції виконувала штатна кнопка. У різних мережевих шурупокрутах вимикач може відповідати лише за пуск або додатково взаємодіяти з регулюванням частоти обертання, реверсом чи фіксацією натиснутого положення. Наявність цих можливостей у запропонованої деталі не підтверджена, тому орієнтуватися потрібно на будову старої кнопки, контакти та схему конкретної моделі інструмента.

Коли потрібна заміна

Перевірити вимикач варто, якщо шурупокрут не запускається за справного кабелю, вмикається лише за певного положення курка, мимовільно зупиняється, працює з перебоями або пускова клавіша заїдає та погано повертається. Такі прояви не завжди пов’язані саме з кнопкою: подібні симптоми можуть виникати через кабель живлення, щітки, з’єднання або двигун. Перед придбанням доцільна діагностика, яка виключить несправність інших деталей.

Установлення та первинна перевірка

Усі роботи виконують після від’єднання шурупокрута від мережі. До відключення проводів зафіксуйте порядок їх приєднання та положення вимикача в руків’ї. Провідники переносять відповідно до початкової схеми, не змінюючи призначення контактів. Під час складання перевірте, щоб ізоляція не була затиснута половинами корпусу, проводи не перешкоджали руху курка, а сама кнопка стояла без перекосу.

Спочатку проконтролюйте вільний хід і самостійне повернення клавіші на від’єднаному інструменті. Після складання виконують коротку перевірку пуску та зупинки. Якщо схема приєднання, допустиме навантаження або призначення контактів невідомі, установлення слід доручити фахівцеві з ремонту електроінструмента. Ця кнопка підходить для мережевого шурупокрута лише за збігу геометрії, посадки, підключення та потрібних функцій зі штатною деталлю.
