Редуктор мережевого шурупокрута AZT-2 з високою спідницею 40 мм

Редуктор мережевого шурупокрута AZT-2 з високою спідницею 40 мм

Редуктор призначений для ремонту мережевого шурупокрута, у якому встановлено механізм відповідної конфігурації. Він приймає обертання від електродвигуна, зменшує частоту обертів і передає рух до шпинделя з патроном. Така передача допомагає інструменту створювати потрібний крутний момент під час загвинчування кріплення та забезпечує контрольоване обертання вихідного вала. Виконання AZT-2 належить до варіанта з високою посадковою спідницею, для якої зазначено розмір 40 мм.

Призначення та будова

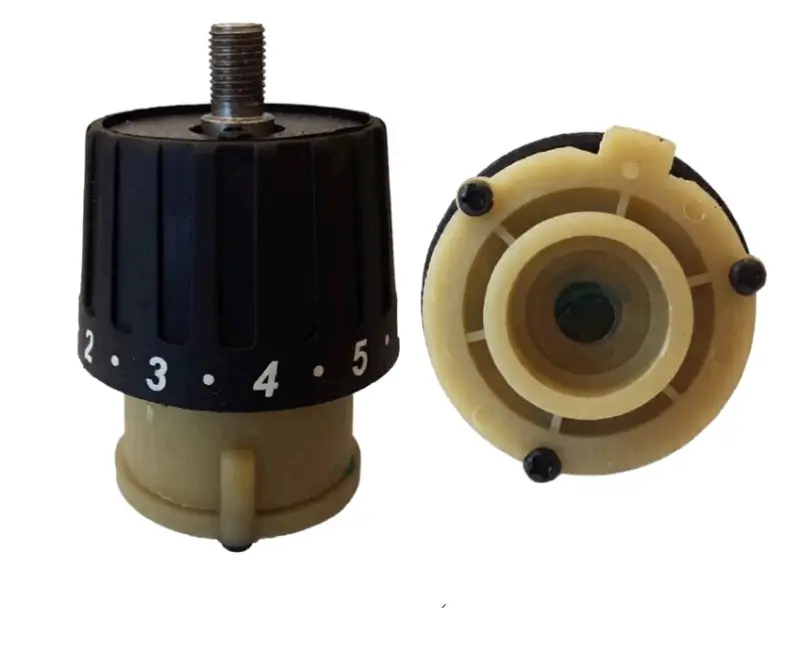

Деталь поєднує корпус редуктора, вихідний шпиндель і кільце з цифровою шкалою та проміжними позначками. Вихідний шпиндель має зовнішню різьбу для приєднання відповідного патрона. З протилежного боку розташована кругла посадкова основа з трьома точками кріплення та елементами центрування. Ці частини мають збігатися з відповідними місцями всередині корпусу шурупокрута, положенням двигуна та конфігурацією попереднього редуктора.

Параметр високої спідниці 40 мм є важливою монтажною ознакою. Його не можна замінювати приблизним порівнянням загальної довжини або зовнішнього діаметра деталі: редуктори для мережевих шурупокрутів можуть мати подібну форму, але відрізнятися висотою посадкової частини, розташуванням виступів, пазів, кріплень і способом з’єднання з двигуном. Позначення AZT-2 визначає виконання, проте остаточний добір здійснюють за геометрією демонтованого механізму.

Що перевірити перед вибором

• Тип інструмента. Редуктор розрахований на мережевий шурупокрут, а не на зовнішню насадку чи редуктор акумуляторної моделі.
• Виконання спідниці. Потрібна висока посадкова частина з параметром 40 мм; стару деталь вимірюють між тими самими конструктивними точками.
• Посадкову геометрію. Порівнюють форму основи, центрувальні виступи, пази та розташування трьох точок кріплення.
• Вхід із боку двигуна. Приводна частина повинна правильно з’єднуватися із шестернею двигуна без перекосу та примусового встановлення.
• Вихідний шпиндель. Перевіряють його форму, зовнішню різьбу та положення відносно патрона.
• Зовнішнє компонування. Розташування кільця зі шкалою в половинах корпусу має відповідати попередній деталі.

Одного збігу розміру 40 мм недостатньо. Якщо відрізняються кріпильні точки, приводна сторона, різьбовий шпиндель або профіль корпусу, деталі не можна вважати взаємозамінними. Найкраще зняти старий редуктор, виконати вимірювання штангенциркулем і зіставити обидві деталі з кількох боків до початку складання.

Коли потрібна заміна

Редуктор варто діагностувати, якщо під навантаженням з’явилися хрускіт і повторювані клацання, патрон рухається ривками, шпиндель має відчутний люфт або двигун обертається, а патрон зупиняється. Причиною можуть бути зношені зубчасті деталі, пошкодження корпусу чи порушення з’єднання з двигуном. Перед придбанням потрібно також оглянути шестерню двигуна, патрон, опори валів і посадкові місця корпусу, адже подібні ознаки виникають не лише через редуктор.

Рекомендації зі встановлення

Розбирання виконують після повного від’єднання інструмента від мережі. Перед вийманням старого механізму доцільно зафіксувати положення кільця, проводів, пружин, шайб та інших розташованих поруч деталей. Новий редуктор спочатку приміряють у розкритому корпусі без надмірного зусилля. Основа повинна рівно зайняти своє місце, точки кріплення — збігтися, а двигун і вихідний шпиндель — розташуватися на спільній осі.

Не можна стягувати половини корпусу гвинтами, якщо між ними залишається проміжок або редуктор стоїть із перекосом. Після складання кільце повинно переміщуватися без заклинювання, а вихідний шпиндель — обертатися без неприродного заїдання. Мастило застосовують у кількості й типі, передбачених для інструмента, що ремонтується: надлишок складу, випадкове змішування різних мастил або потрапляння забруднень усередину механізму погіршують результат ремонту.

Редуктор AZT-2 з високою спідницею 40 мм підходить для відновлення шурупокрута лише за повного збігу посадкових і приводних параметрів. Уважне порівняння зі знятою деталлю допомагає уникнути повторного розбирання та правильно встановити механізм у штатне положення.
