Кнопка-вимикач для шурупокрута Einhell із реверсом, нова

Кнопка-вимикач для шурупокрута Einhell із реверсом

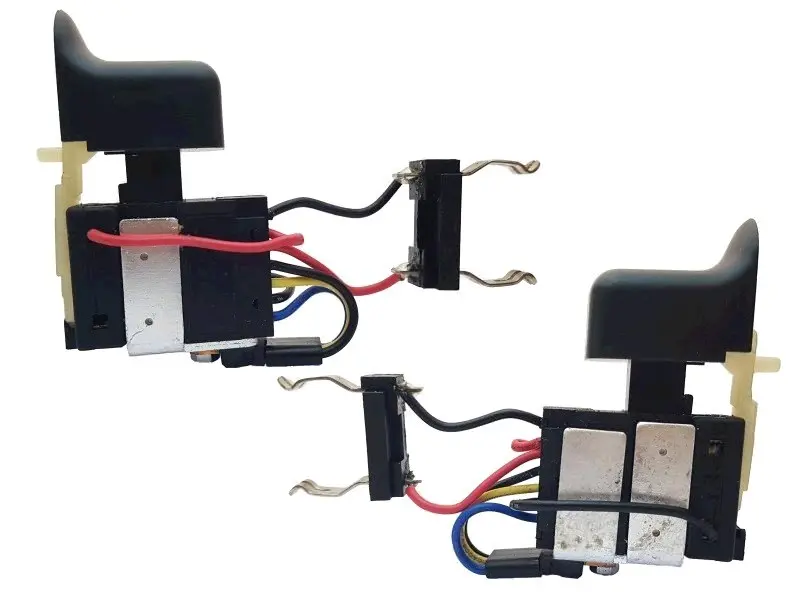

Запчастина призначена для ремонту шурупокрута Einhell, у якого порушилося керування запуском двигуна або перемиканням напрямку обертання. Конструкція поєднує натискний курок, корпус вимикача, проводку та винесений контактний блок. У верхній частині курка розташований поперечний повзунок реверсу. Після встановлення всі частини мають правильно розміщуватися в руків’ї та вільно взаємодіяти з напрямними корпуса інструмента.

Призначення та особливості конструкції

Курок використовується для ввімкнення шурупокрута, а повзунок над ним — для вибору прямого або зворотного напрямку обертання. Від корпуса вимикача виведено дроти кількох кольорів. Вони з’єднують кнопку з окремим блоком, оснащеним двома пружинними контактами. Таке компонування потребує точного збігу не лише зовнішньої форми деталі, а й розташування дротів, виводів та внутрішніх упорів.

Кнопку замінюють у разі механічного пошкодження курка або корпуса, нестабільного ввімкнення, відсутності запуску чи відмови реверсу. Перед розбиранням варто виключити несправність акумулятора, двигуна, з’єднань і проводки: подібні ознаки не завжди спричинені самим вимикачем. Встановлення нової деталі доцільне після перевірки, що причина міститься у кнопці, контактному блоці або підведених до них з’єднаннях.

Як правильно дібрати кнопку

Назва Einhell не визначає сумісність автоматично. Для шурупокрутів цієї марки застосовуються різні вимикачі, причому конкретні варіанти можуть бути пов’язані з окремими моделями та виконаннями інструмента. Основним зразком для добору є знята кнопка. Порівнювати потрібно всю деталь у зборі, адже схожий курок ще не означає однакову посадку та комутацію.

• Форма корпуса: зіставте його довжину, ширину, виступи, пази та положення відносно половин руків’я.
• Курок: перевірте висоту, ширину, профіль і робочий хід. Після складання він не повинен упиратися у пластик або рухатися з перекосом.
• Реверс: положення та форма поперечного повзунка мають відповідати напрямним і штовхачам у корпусі шурупокрута.
• Проводка: порівняйте кількість дротів, місця їх виходу, розташування відносно корпуса та призначення кожного підключення. Орієнтуватися лише на колір не можна.
• Контактний блок: потрібен збіг його форми, положення, способу фіксації та конфігурації двох пружинних контактів.
• Посадка: деталь має займати штатне місце без підрізання корпуса, згинання виводів і тиску на сусідні компоненти.

Точні напругу, допустимий струм і перелік моделей не можна визначати за зовнішньою подібністю. Ці параметри звіряють із технічними даними встановленого вимикача та самого інструмента. Якщо старої кнопки немає, для пошуку відповідної версії використовують точне позначення моделі шурупокрута та ідентифікаційні відомості з його заводської таблички.

Встановлення та перевірка

Перед розбиранням акумулятор від’єднують від інструмента. Розташування дротів і внутрішніх деталей фіксують до зняття старої кнопки. З’єднання переносять послідовно, зберігаючи штатну схему конкретного шурупокрута. Проводку вкладають у передбачені канали руків’я: вона не повинна потрапляти між половинами корпуса, торкатися рухомого курка або заважати ходу повзунка реверсу.

До остаточного затягування гвинтів перевіряють, що вимикач установлений без перекосу, курок натискається і самостійно повертається, а реверс займає передбачені положення. Після складання інструмент короткочасно вмикають без навантаження в обох напрямках. Якщо корпус кнопки не входить у посадкове місце, контакти відрізняються або курок заїдає, переробляти деталь не варто — для ремонту потрібне виконання з повністю однаковими геометрією та підключенням.
