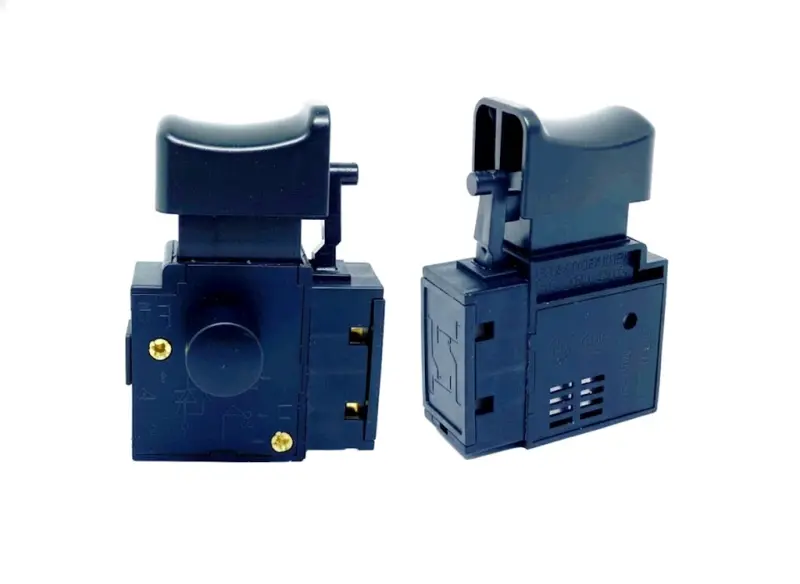

Кнопка для мережевого шурупокрута Арсенал Ш-600 ZL 225

Кнопка для мережевого шурупокрута Арсенал Ш-600 ZL 225

Вимикач призначений для ремонту мережевого шурупокрута Арсенал Ш-600. Деталь розміщується в рукоятці інструмента та відповідає за його запуск і зупинення. Конструкція також містить механізм перемикання напрямку обертання й бічну кнопку фіксації натиснутої клавіші. Заміна потрібна, коли шурупокрут вмикається не після кожного натискання, раптово зупиняється, не утримує ввімкнений стан або клавіша заїдає та погано повертається у початкове положення.

Призначення та керування

Основна клавіша приводить вимикач у дію, а розташований над нею важіль дає змогу змінювати напрямок обертання шпинделя. Реверс потрібен для загвинчування та відгвинчування кріплень. Змінювати напрямок слід лише після повної зупинки шпинделя: це передбачено правилами експлуатації Арсенал Ш-600 і зменшує навантаження на механізм перемикання. Бічний фіксатор утримує клавішу в натиснутому положенні під час тривалої роботи, тому оператору не потрібно постійно притискати її пальцем.

Основні параметри

• Сумісність: мережевий шурупокрут Арсенал Ш-600.
• Позначення виконання: ZL 225.
• Допустимий струм: 6 А.
• Розмір клавіші: 18 × 27 мм.
• Розмір основи: 16 × 41 × 29 мм.
• Висота механізму реверсу: 46 мм.
• Фіксація натиснутої клавіші: передбачена.

Корпус має форм-фактор вимикача для пістолетної рукоятки: широка натискна клавіша розташована спереду, важіль реверсу — у верхній частині, а фіксатор — збоку. Таке розміщення органів керування відповідає компонуванню Арсенал Ш-600 та дає змогу використати штатні отвори й напрямні половин рукоятки.

Як перевірити сумісність

Перед придбанням зіставте зняту кнопку із зазначеними розмірами. Найважливішими є ширина та довжина клавіші, габарити прямокутної основи, загальна висота до важеля реверсу й положення бічного фіксатора. Навіть невелика відмінність може завадити вільному ходу клавіші, поєднанню реверсу із зовнішнім перемикачем або закриванню половин корпуса.

• Перевірте форму основи та розташування її виступів відносно напрямних у рукоятці.
• Зіставте положення контактних зон і спосіб приєднання провідників зі старою кнопкою.
• Переконайтеся, що важіль реверсу розташований на такій самій висоті та переміщується в потрібних межах.
• Звірте наявність бічного фіксатора і його положення відносно отвору в корпусі інструмента.

Позначення ZL 225 стосується виконання цієї позиції, проте під час добору потрібно враховувати весь набір ознак, а не лише назву моделі шурупокрута. Якщо інструмент уже ремонтували, усередині могла бути встановлена інша кнопка, тому безпосереднє порівняння зі знятою деталлю залишається найнадійнішим способом вибору.

Заміна та перевірка після встановлення

Перед розбиранням від’єднайте шурупокрут від мережі. Зафіксуйте розташування провідників і послідовність їх підключення, після чого звільніть стару кнопку без ривків і натягування проводів. Нову деталь установіть у передбачені напрямні рукоятки та перевірте вільне переміщення основної клавіші, реверсу й фіксатора. Під час складання провідники не повинні потрапляти між половинами корпуса або заважати руху органів керування.

До ввімкнення інструмента клавіша має самостійно повертатися після відпускання, а важіль напрямку — займати передбачені положення без перекосу. Перший запуск виконують короткочасно й без навантаження, окремо перевіряючи пуск, зупинення, обидва напрямки обертання та роботу фіксатора. Якщо корпус не закривається без зусилля або керування рухається туго, складання слід припинити й повторно перевірити посадку деталі та укладання проводів.
