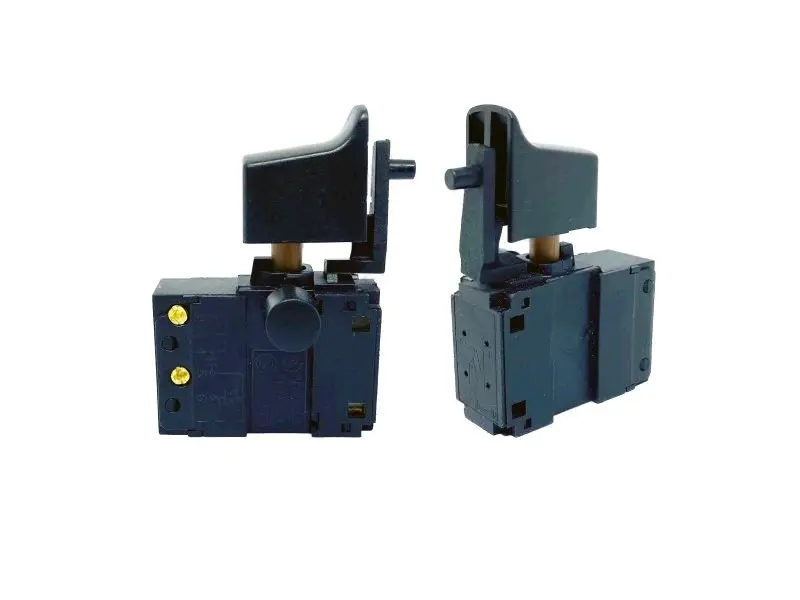

Кнопка FA2-5/1BEK для мережевого шурупокрута Елпром ЕШС-900

Кнопка керування для шурупокрута Елпром ЕШС-900

Кнопка FA2-5/1BEK призначена для ремонту мережевого шурупокрута Елпром ЕШС-900. Вона встановлюється в руків’ї інструмента та поєднує основні органи керування двигуном: натискання клавіші вмикає шурупокрут, глибина натискання задає швидкість обертання, верхній перемикач змінює напрямок, а бічний фіксатор утримує ввімкнене положення. Така конфігурація повертає звичне керування інструментом без заміни корпуса, редуктора або двигуна, якщо діагностика вказала саме на несправність вимикача.

Керування під час роботи

Широка пускова клавіша розрахована на керування вказівним пальцем. Оберти змінюються безпосередньо ходом клавіші: невелике натискання зручне для акуратного початку закручування кріплення, глибше — для переходу до інтенсивного обертання. Перемикач реверсу дає змогу вибрати прямий або зворотний напрямок, тому одна кнопка обслуговує операції закручування та викручування. Окремий фіксатор потрібен для утримання ввімкнення під час тривалої роботи, коли постійно тиснути на пускову клавішу незручно.

Практичні переваги

• Регулювання обертів натисканням допомагає починати роботу плавно й точніше контролювати кріплення.
• Вбудований перемикач напрямку дає змогу переходити від закручування до викручування без окремого зовнішнього блока.
• Фіксація ввімкненого положення зменшує потребу постійно утримувати клавішу під час тривалого обертання.

Розміри та параметри для добору

• ширина клавіші — 14 мм;
• довжина клавіші — 22 мм;
• основа — 42 × 28 × 16 мм;
• висота до перемикача реверсу — 52 мм;
• номінальний струм — 6 А;
• тип — кнопка для мережевого шурупокрута з регулюванням обертів, реверсом і фіксацією.

Сумісність визначають не лише за назвою інструмента. Перед замовленням стару кнопку зіставляють із новою за довжиною, висотою та шириною основи, розміром і положенням клавіші, загальною висотою реверсу, розташуванням фіксатора та формою корпуса. Окремо перевіряють схему під’єднання контактів і номінальні параметри попереднього вимикача. Збігу однієї довжини або лише зовнішнього контуру недостатньо: деталь має вільно розміщуватися між половинами руків’я, а всі органи керування — потрапляти у штатні прорізи корпуса.

Заміна та перевірка після встановлення

Перед розбиранням шурупокрут повністю від’єднують від мережі. Положення проводів та їх прокладання в руків’ї фіксують до зняття старої кнопки, після чого з’єднання переносять відповідно до штатної схеми інструмента. Проводи не мають потрапляти під стійки, гвинти та рухомі частини клавіші або реверсу. Після складання без під’єднання до мережі перевіряють вільний хід пускової клавіші, перемикача напрямку й фіксатора, а також відсутність зусилля під час змикання половин корпуса.

Приводом перевірити вимикач є пропуски ввімкнення, нестабільний відгук на натискання, неможливість утримати вибрані оберти, заїдання клавіші, фіксатора або перемикача напрямку. Такі ознаки потребують діагностики всього інструмента: подібні прояви можуть бути пов’язані з кабелем, щітковим вузлом або двигуном. Кнопку замінюють, коли несправність локалізована в ній, а геометрія та під’єднання нової деталі повністю відповідають знятій. За відсутності досвіду ремонту мережевого електроінструмента встановлення варто доручити фахівцеві.
