Кнопка ввімкнення бочкового перфоратора Einhell 1,4 кВт

Кнопка ввімкнення для бочкового перфоратора Einhell 1,4 кВт

Кнопка призначена для ремонту мережевого перфоратора Einhell бочкового типу, який продавці позначають як версію 1,4 кВт. Вона керує ввімкненням двигуна: під час натискання клавіші контакти подають живлення, а після відпускання припиняють роботу інструмента. Деталь установлюється всередині руків’я та взаємодіє із зовнішньою клавішею, тому справність механізму безпосередньо впливає на зручність запуску перфоратора.

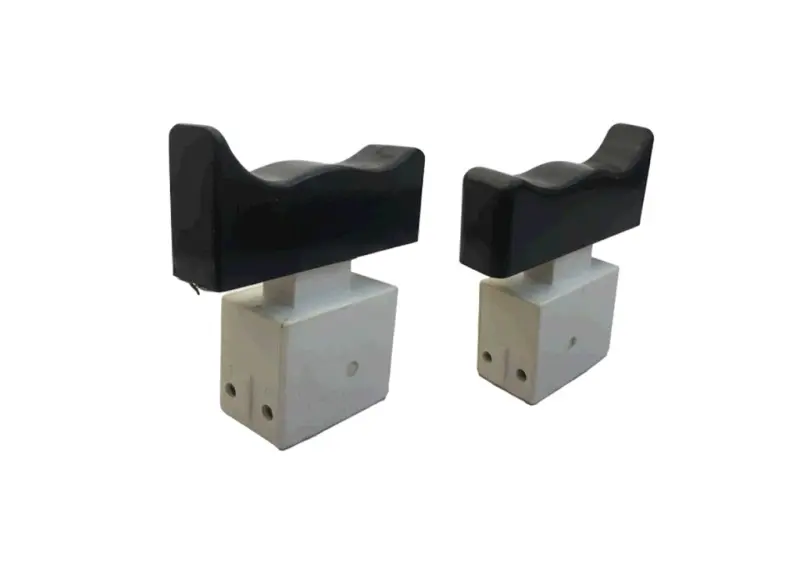

Конструкція складається зі світлого прямокутного корпуса та видовженої чорної клавіші з фігурною поверхнею. Таке виконання розраховане на певну форму руків’я і внутрішнє розміщення деталей. Кнопки для різних серій Einhell можуть відрізнятися розмірами корпуса, довжиною та профілем клавіші, розташуванням виводів і способом фіксації. Тому назву марки та клас потужності інструмента варто використовувати лише як початкові орієнтири: остаточний добір виконують за демонтованою деталлю.

Що порівняти перед придбанням

• Компонування перфоратора. Ця кнопка призначена для інструмента бочкового типу; варіант для поздовжнього корпуса може мати іншу геометрію.
• Габарити корпуса. Порівняйте довжину, ширину й висоту старої деталі, а також вільний простір між внутрішніми ребрами руків’я.
• Форму клавіші. Мають збігатися її довжина, ширина, профіль верхньої частини, положення відносно корпуса та напрямок робочого ходу.
• Контактну частину. Перевірте кількість і розташування виводів, спосіб приєднання проводів та схему підключення.
• Посадку в руків’ї. Зіставте положення опор, упорів і місць фіксації: кнопка має утримуватися без перекосу та перероблення корпуса.

Перед розбиранням перфоратор від’єднують від мережі. Положення кожного проводу доцільно зафіксувати до відключення старої кнопки. Нову деталь підключають за схемою конкретного інструмента або з точним повторенням перевіреного штатного з’єднання. Якщо розташування виводів відрізняється, переносити проводи лише за зовнішньою подібністю не можна: однакова форма корпуса не підтверджує однакове призначення контактів.

Коли кнопку потрібно перевірити

Підставою для діагностики стають відсутність запуску, переривчаста робота під час руху клавіші, потреба натискати сильніше, заїдання або відсутність нормального повернення. Такі ознаки не завжди спричинені самою кнопкою: перед заміною також перевіряють мережевий кабель, з’єднання, щітковий механізм і двигун. Послідовна перевірка допомагає не замінювати справну деталь та точніше визначити причину несправності.

Установлення та контроль після ремонту

Правильно підібрана кнопка розміщується у передбаченому місці без підрізання корпуса й надмірного зусилля. Клавіша повинна рухатися вільно, не впиратися в половини руків’я та повертатися після відпускання. Під час складання проводи вкладають у штатні канали, щоб кріплення й краї корпуса не затиснули ізоляцію. Половини руків’я мають з’єднуватися без щілини та додаткового тиску.

Після складання спочатку перевіряють хід клавіші на від’єднаному від мережі інструменті, а потім виконують короткий пробний запуск без навантаження. Якщо кнопка нагрівається, працює нестабільно або клавіша залишається натиснутою, використання припиняють і повторно перевіряють монтаж. За відсутності досвіду ремонт мережевого електроінструмента доцільно доручити фахівцеві.

Ця позиція підходить для ремонту бочкового перфоратора Einhell класу 1,4 кВт за умови збігу конструкції, посадки та підключення зі старою кнопкою. Точне зіставлення форми й контактної частини особливо важливе, адже в інструментах однієї марки можуть застосовуватися кілька несумісних варіантів вимикача.
