Поршень Yamaha Axis 90 +0,50, Ø50,50 мм, палець 12 мм

Поршень Yamaha Axis 90 +0,50, Ø50,50 мм

Ремонтний поршень призначений для циліндро-поршневої групи двотактного двигуна скутера Yamaha Axis 90 об’ємом 90 см³. Номінальний діаметр деталі становить 50,50 мм, діаметр поршневого пальця — 12 мм. Позначення +0,50 вказує на другий ремонтний розмір: таке виконання вибирають для циліндра, який уже не можна відновити під стандартний поршень Ø50,00 мм і готують під наступний придатний розмір.

Призначення та склад

Поршень сприймає тиск газів у циліндрі, рухається разом із шатуном через поршневий палець і бере участь у створенні компресії. Кільця ущільнюють проміжок між поршнем і стінкою циліндра та допомагають зберігати потрібну герметичність камери згоряння. Тому під час ремонту значення має не лише зазначений діаметр, а й стан циліндра, точність розточування, фактичний монтажний проміжок та правильна посадка кілець.

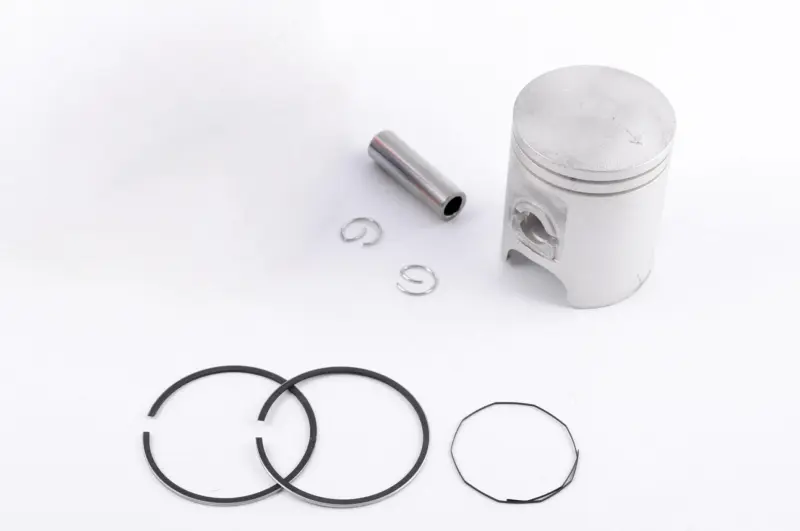

До набору входять поршень, поршневий палець, кільця та стопорні кільця пальця. Такий склад дає змогу замінити пов’язані деталі однієї групи, не добираючи основні монтажні компоненти окремо. Поршень має дві кільцеві канавки та бічні вирізи, характерні для цього виконання. Перед складанням його геометрію потрібно зіставити зі знятою деталлю та конфігурацією циліндра.

Що перевірити під час вибору

• Модель двигуна: виконання розраховане на Yamaha Axis 90 і також сумісне з Yamaha Jog 90 3WF (CY90). Назви моделі скутера недостатньо, якщо двигун або циліндр раніше замінювали.
• Ремонтний розмір: Ø50,50 мм вибирають за результатом вимірювання циліндра та рішенням щодо його обробки. Поршень Ø50,50 мм не встановлюють замість стандартного Ø50,00 мм без підготовки циліндра.
• Поршневий палець: потрібний діаметр — 12 мм. Цей параметр має відповідати шатуну та попередній конфігурації циліндро-поршневої групи.
• Геометрія: до встановлення порівнюють загальну висоту, відстань від осі пальця до днища, форму спідниці, бічні вікна та розташування канавок. Точні розміри цих елементів слід звіряти безпосередньо з демонтованим поршнем.
• Стан циліндра: остаточний розмір обробки визначають після вимірювання зношення, овальності та конусності. Номінал поршня сам по собі не замінює розрахунок потрібного проміжку.

Підготовка та встановлення

Розточування та фінішну обробку циліндра виконують під фактично виміряний поршень з урахуванням вимог конкретного двигуна. До складання перевіряють проміжок кілець у циліндрі, їх вільний рух у канавках, чистоту посадкових місць і надійну фіксацію пальця стопорними кільцями. Кільця встановлюють у передбаченому конструкцією положенні, без надмірного розтягування та перекручування. Потрапляння стопорного кільця або забруднень усередину картера під час монтажу неприпустиме.

Одночасно варто оцінити поверхню циліндра, стан шатуна та посадку пальця. Якщо причину пошкодження старого поршня не усунуто, сама заміна деталі не розв’яже проблему двигуна. Після складання колінчастий вал має провертатися без заїдань, а поршень — переміщуватися в циліндрі без ненормального опору. Контроль цих пунктів зменшує ризик повторного розбирання одразу після ремонту.

Коли підходить розмір +0,50

Такий поршень використовують під час капітального ремонту, коли зношення або пошкодження поверхні циліндра потребують розточування, а стандартний розмір уже не дає змоги отримати правильну пару поршень–циліндр. Рішення про перехід саме на Ø50,50 мм приймають після інструментального вимірювання. Якщо циліндр уже оброблений під інший ремонтний розмір, встановлений тюнінговий циліндр або мотор складений із компонентів різних модифікацій, добір виконують за фактичними розмірами та геометрією, а не лише за назвою Yamaha Axis 90.

Позиція підходить для відновлення штатної циліндро-поршневої групи за умови збігу моделі, двотактного виконання, діаметра 50,50 мм, пальця 12 мм і всіх монтажних розмірів. Професійне розточування та контроль проміжків особливо важливі: саме відповідність поршня підготовленому циліндру визначає коректність складання й подальшу роботу двигуна.
