Котушка запалювання бензогенератора ET-950

Котушка запалювання для бензогенератора ET-950

Деталь призначена для системи запалювання двотактного бензинового двигуна ET-950. Під час обертання маховика його магнітне поле діє на котушку, після чого сформований високовольтний імпульс надходить проводом до свічки. Іскра запалює паливоповітряну суміш у циліндрі, тому справність котушки безпосередньо впливає на можливість запуску та стабільне іскроутворення під час роботи двигуна.

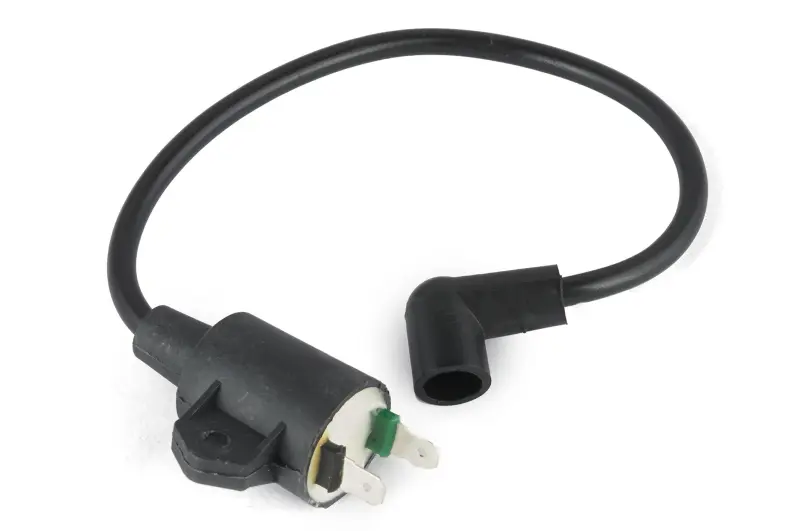

Ця версія виконана єдиним вузлом: корпус котушки з’єднаний із високовольтним проводом і кутовим свічковим ковпачком. Для підключення передбачено дві плоскі клеми, а на корпусі є кріпильне вушко з отвором. Така конфігурація має значення під час добору, адже у зовні подібних деталей можуть відрізнятися посадка, напрямок виходу проводу, тип контактів і положення відносно маховика.

Конструкція та призначення деталей

• Котушка в корпусі формує імпульс, потрібний для появи іскри на свічці бензинового двигуна.
• Високовольтний провід із кутовим ковпачком з’єднує котушку зі свічкою та дає змогу прокласти провід у штатному напрямку без окремого добору наконечника.
• Дві плоскі клеми призначені для з’єднання з проводкою системи запалювання; перед монтажем потрібно зіставити їх кількість, розташування та форму зі старою деталлю.
• Кріпильне вушко фіксує корпус біля маховика. Збіг отвору, орієнтації корпусу та положення осердя потрібний для правильної установки.

Котушку перевіряють, якщо двигун не запускається через відсутність іскри, іскроутворення зникає під час роботи або мотор зупиняється після прогрівання. Проте ці ознаки потребують діагностики всієї системи запалювання. До придбання варто перевірити свічку, стан високовольтного з’єднання, проводку та вимикач зупинки: пошкоджений провід або замикання лінії зупинки також можуть прибрати іскру. Перевірка іскровим тестером допомагає відокремити несправність котушки від інших причин і не замінювати справну деталь.

Як дібрати котушку ET-950

Головний орієнтир — двотактний двигун бензогенератора ET-950 і повний збіг посадкової конфігурації. Знята котушка є найкращим зразком для порівняння. Зіставте форму корпусу, кріпильне вушко та отвір, напрямок виходу високовольтного проводу, довжину проводу, кутовий ковпачок, а також дві плоскі клеми. Переконайтеся, що провід дістає до свічки штатним маршрутом без натягу та що розташування роз’ємів не доведеться змінювати. Добирати деталь лише за схожістю корпусу або потужністю генератора не варто: однаковий клас техніки не означає однакове кріплення й підключення.

Установлення та перевірка після заміни

Перед розбиранням двигун зупиняють і дають йому охолонути, потім знімають свічковий ковпачок та відкривають доступ до котушки. Розташування проводів і кріплення корисно зафіксувати до демонтажу. Нову деталь установлюють у тій самій орієнтації, а високовольтний провід прокладають попереднім маршрутом без натягу, перетискання та контакту з маховиком. Зазор між котушкою і маховиком виставляють лише за сервісними даними конкретного двигуна ET-950: універсальне значення без урахування модифікації застосовувати не можна. Після затягування кріплення маховик прокручують вручну, перевіряють відсутність дотику, під’єднують клеми та щільно встановлюють ковпачок на свічку.

Після складання іскру перевіряють відповідним тестером, а потім оцінюють запуск і роботу двигуна. Котушка підходить для ремонту штатної системи запалювання ET-950, якщо збігаються модель двигуна, кріплення, клеми та конфігурація високовольтного проводу. Такий підхід до вибору зменшує ризик повторного розбирання й допомагає відновити належне передавання імпульсу до свічки без перероблення штатних з’єднань.
