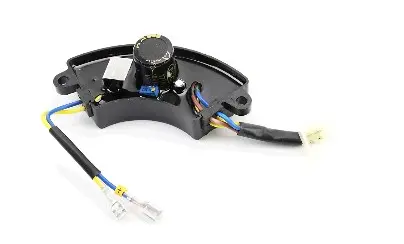

AVR-регулятор напруги для однофазного бензогенератора 2–3,5 кВт, 250 В, 220 мкФ

AVR-регулятор для однофазного бензогенератора 2–3,5 кВт

Регулятор призначений для автоматичного вирівнювання вихідної напруги бензогенератора під час зміни підключеного навантаження. Він керує збудженням генератора та допомагає підтримувати стабільніші параметри на розетках станції. Деталь підходить для ремонту однофазних установок потужністю від 2 до 3,5 кВт, у яких штатно застосовується AVR такого самого формату: сегментний пластиковий корпус, конденсатор 250 В ємністю 220 мкФ і шість контактів.

Призначення та особливості конструкції

Під час роботи генератора навантаження змінюється при ввімкненні й вимкненні приладів. AVR коригує збудження, щоб зменшувати пов’язані з цим відхилення вихідної напруги. Справний регулятор особливо важливий під час експлуатації станції з обладнанням, чутливим до помітних перепадів живлення. Ця версія виготовлена у вигнутому сегментному корпусі та встановлюється всередині генератора на передбачене виробником місце.

Для підключення передбачено два гніздові та чотири штирьові контакти, які також позначають як 2 «мама» і 4 «тато». Таке виконання не є універсальним для всіх генераторів відповідної потужності: різні станції можуть мати іншу форму AVR, відмінне розташування кріплень, інше розведення проводів або несумісні роз’єми.

Ключові параметри

• Призначення: регулювання вихідної напруги бензогенератора.
• Виконання: для однофазної генераторної установки.
• Діапазон потужності генератора: 2–3,5 кВт.
• Корпус: пластиковий, сегментної форми.
• Конденсатор: 220 мкФ із напругою 250 В.
• Підключення: шість контактів — два гніздові та чотири штирьові.

Як підібрати сумісний AVR

Перед замовленням зіставте регулятор зі штатною деталлю генератора за сукупністю ознак. Спочатку перевірте, що станція однофазна, а її потужність перебуває в межах 2–3,5 кВт. Потім порівняйте сегментну форму корпусу, розташування точок кріплення, кількість вихідних проводів, тип наконечників і конфігурацію роз’ємів. Окремо звірте параметри конденсатора — 250 В та 220 мкФ. Збігу лише за потужністю або ємністю недостатньо: AVR має встановлюватися на штатне місце та підключатися без зміни заводського розведення.

Назва марки або зовнішня подібність генераторів не замінює перевірку підключення. Навіть моделі однакової потужності можуть комплектуватися кількома варіантами регуляторів. Якщо старий AVR має іншу кількість проводів, прямокутний корпус, відмінні наконечники або інакше розташовані контакти, цю версію не слід установлювати без підтвердженої сумісності.

Коли перевіряють і замінюють регулятор

Діагностика AVR потрібна, коли напруга на виході генератора стає нестабільною, помітно підвищується або знижується після підключення навантаження, а освітлення починає мерехтіти. Ще один характерний привід для перевірки — станція не утримує задану напругу за нормальної роботи двигуна. Такі ознаки можуть мати й інші причини, тому перед установленням нової деталі перевіряють стан проводки, контактів, щіткового механізму та інших компонентів системи збудження.

Установлення та перевірка після ремонту

Роботи виконують при зупиненому двигуні та від’єднаному навантаженні. Старий регулятор знімають, зберігаючи початкове розташування проводів, а новий підключають відповідно до схеми конкретного генератора. Не можна орієнтуватися лише на колір ізоляції: визначальними залишаються призначення виводів, тип контактів і штатне розведення моделі. Проводи та наконечники не повинні бути ослабленими, пошкодженими або затиснутими деталями корпусу.

Після монтажу перевіряють правильність підключення, надійність кріплення та вихідну напругу спочатку без споживачів, а потім за допустимого навантаження. Такий порядок дає змогу оцінити роботу регулятора в реальних режимах станції. Точний збіг корпусу, шести контактів і параметрів конденсатора дозволяє використовувати цей AVR як ремонтну деталь без перероблення передбаченого виробником підключення.
