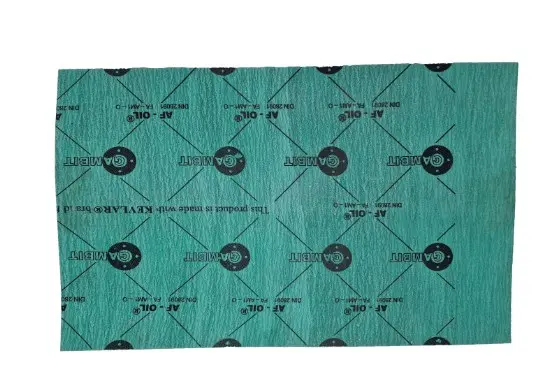

Пароніт GAMBIT AF-OIL 0,5 мм, 200×300 мм, зелений

Пароніт GAMBIT AF-OIL 0,5 мм, 200×300 мм

Мастилостійкий листовий матеріал призначений для самостійного виготовлення пласких прокладок потрібної форми. З листа розміром 200×300 мм можна вирізати ущільнення за контуром корпусу, кришки, фланця або іншої сполучуваної деталі. Товщина 0,5 мм підходить для з’єднань, конструкція яких передбачає тонку прокладку: вона заповнює невеликі нерівності між поверхнями та допомагає обмежити вихід робочого середовища через площину стику.

GAMBIT AF-OIL типу 235 належить до безазбестових пресованих волокнистих матеріалів. Його основу становлять арамідні й мінеральні волокна з наповнювачами, з’єднані зв’язувальною речовиною на основі каучуку NBR. Матеріал має зелений колір і повторюваний друк GAMBIT AF-OIL. Такий склад розрахований на виготовлення прокладок для з’єднань, що контактують з оливами та паливом, а також застосовується з водою, парою, сольовими розчинами, природним газом і пропан-бутаном.

Призначення та робочі параметри

Лист зручний під час ремонту техніки, коли готової прокладки немає, вона має нестандартний контур або повинна бути виготовлена за зразком демонтованої деталі. Формат дає змогу розмістити контур з урахуванням кріпильних отворів, каналів і потрібної ширини перемичок. AF-OIL розрахований на контрольовані з’єднання, тому перед застосуванням одночасно враховують вид середовища, температуру, тиск, конструкцію стику, вібрації та стан сполучуваних поверхонь.

• Розмір листа: 200×300 мм.
• Товщина: 0,5 мм; вона входить до стандартного ряду товщин AF-OIL.
• Тип матеріалу: GAMBIT AF-OIL 235, позначення FA-AM1-O за DIN 28091-2.
• Робочі середовища: вода, пара, паливо, оливи, сольові розчини, природний газ і пропан-бутан.
• Граничні показники серії: пікова температура до 350 °C, безперервний режим від −60 до +300 °C, робота з парою до 230 °C, тиск до 10 МПа.

Граничні показники не можна автоматично поєднувати в один режим. Допустиме співвідношення температури й тиску вибирають за умовами конкретного з’єднання та температурно-баричною діаграмою матеріалу. Для відповідальних або нетипових застосувань параметри прокладки розраховують з урахуванням площі ущільнення, зусилля кріплення та властивостей середовища.

Як підібрати та виготовити прокладку

Під час підбору спочатку звіряють товщину зі штатною прокладкою або технічними вимогами агрегату, що ремонтується. Навіть однаковий зовнішній контур не компенсує помилку за товщиною: від неї залежать монтажний проміжок, положення з’єднуваних деталей і навантаження на ущільнення. Далі перевіряють, чи вміщується весь контур у межах 200×300 мм без виходу отворів і крайок за межі листа.

Для розмітки використовують точний шаблон або очищену стару прокладку, якщо вона зберегла форму. Контур, отвори та внутрішні канали переносять без зміни їхнього розташування. Різ виконують рівно, не залишаючи надривів, зазубрин і надто вузьких ділянок біля отворів. Крайка має повторювати передбачену геометрію стику та не перекривати оливні, паливні, водяні чи газові канали.

Підготовка з’єднання та монтаж

Перед установленням обидві поверхні очищають від залишків попередньої прокладки й забруднень, перевіряють їхню площинність, паралельність і відсутність пошкоджень у зоні притискання. Прокладку розміщують без перекосу, після чого кріплення затягують рівномірно, у послідовності та з моментом, установленими виробником техніки. Рівномірне притискання допомагає розподілити навантаження по всій площі, тоді як локальне перетягування здатне пошкодити тонкий лист.

Демонтовану після експлуатації прокладку повторно не встановлюють. Для ремонту вирізають нову деталь, знову перевіряючи товщину, контур та умови контакту із середовищем. GAMBIT AF-OIL 0,5 мм у форматі 200×300 мм підходить для майстерні й індивідуального ремонту, коли потрібно акуратно виготовити мастилостійке пласке ущільнення за конкретним зразком.
