Коробка передач Delta у зборі, під сепаратор

Коробка передач Delta у зборі під сепаратор

Комплект призначений для ремонту трансмісії мопеда Delta та встановлюється всередині картера двигуна. Коробка передач змінює передавальне відношення між двигуном і виходом на ведучу зірку, даючи змогу обирати потрібний режим під час розгону, набору швидкості та зміни навантаження. Позиція має конфігурацію під сепаратор, тому під час підбору потрібно враховувати не лише модель мопеда, а й будову опори вала в конкретному картері.

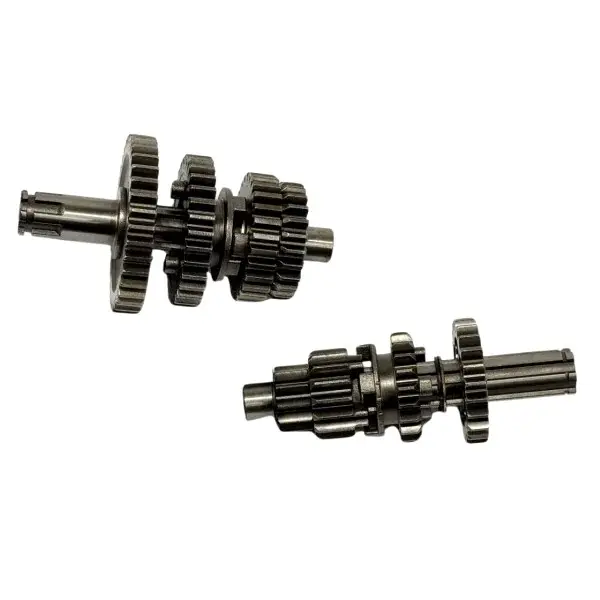

Конструкція являє собою два вали зі встановленими шестернями. Парні зубчасті колеса передають обертання між валами, а обрана ступінь визначає співвідношення частоти їх обертання. Таке виконання доречне під час ремонту, коли зношення або пошкодження стосується шестерень, шліцьових ділянок чи посадочних поверхонь валів і заміна однієї окремої деталі не розв’язує проблему. Встановлення зібраних груп також усуває потребу підбирати розрізнені шестерні без урахування їх взаємного розташування.

Що означає виконання під сепаратор

У коробках передач сімейства Delta трапляються різні варіанти опори вала: під голчастий підшипник-сепаратор і під підшипник, установлений у картері. Обирати між ними лише за зовнішньою назвою мопеда не можна. Ця версія КПП розрахована саме на сепаратор. Перед придбанням потрібно визначити будову розібраного двигуна та переконатися, що посадочна частина картера відповідає такій схемі.

Збігу за назвою Delta недостатньо, оскільки двигуни та раніше встановлені деталі можуть відрізнятися. Для точного вибору порівнюють довжину й діаметри посадочних ділянок валів, форму їх кінців і шліців, кількість та розташування шестерень, ширину зубчастих вінців, положення канавок і точок взаємодії з механізмом перемикання. Стару коробку зручно зіставляти з новою як єдиний набір деталей, не переставляючи шестерні та дистанційні компоненти до завершення перевірки.

Коли потрібна заміна

Причиною для розбирання трансмісії можуть бути пошкоджені зубці, надмірний люфт валів, зношені шліци або посадочні місця, ускладнене вмикання ступенів, сторонній шум і мимовільне вимикання передачі. Такі ознаки потребують перевірки всієї системи перемикання: стан валів і шестерень оцінюють разом із вилками, копірним механізмом, опорами та деталями фіксації. КПП у зборі обирають, коли дефекти стосуються безпосередньо пари валів із зубчастими колесами або ремонт окремих частин недоцільний.

Підбір і встановлення

• Тип техніки: мопед Delta із відповідною конфігурацією двигуна.
• Виконання опори: під голчастий сепаратор, а не під інший варіант підшипника в картері.
• Конструкція: два вали з групами шестерень; розташування кожної шестерні має збігатися зі старою КПП.
• Контроль сполучень: перевіряють посадки в картері, з’єднання зі зчепленням і ведучою зіркою, а також взаємодію з механізмом вибору передач.

Монтаж пов’язаний із розбиранням двигуна та роз’єднанням картера. Перед складанням очищають внутрішню порожнину, перевіряють стан посадочних місць, сепаратора, опор і механізму перемикання. Після розміщення валів контролюють їх вільне обертання, правильне зачеплення шестерень і вмикання всіх передбачених ступенів без заклинювання. Дистанційні шайби та інші демонтовані деталі повертають у положення, визначені конструкцією конкретного двигуна.

Ця коробка передач підходить для відновлення Delta лише за повного збігу внутрішньої конфігурації. Попереднє порівняння з демонтованою КПП допомагає виключити відмінності між версіями під сепаратор і під підшипник та уникнути повторного розбирання двигуна після встановлення невідповідної деталі.
