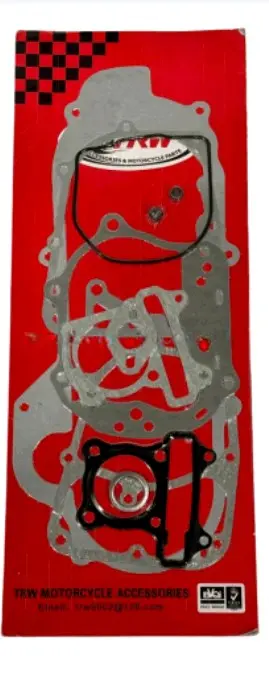

Комплект прокладок двигуна 4T GY6 80 139QMB, Ø47 мм, L400 мм

Комплект прокладок двигуна 4T GY6 80 139QMB, Ø47 мм, L400 мм

Набір призначений для ремонту чотиритактного двигуна GY6 80 сімейства 139QMB у виконанні з діаметром Ø47 мм. Версія L400 розрахована на скутерне компонування з 10-дюймовим колесом і довжиною кришки варіатора 400 мм. Таке поєднання параметрів має значення під час підбору: прокладки для варіантів L430 або L460 відрізняються контурами окремих деталей, тому орієнтуватися лише на загальне позначення GY6 не можна.

Призначення та застосування

Прокладки герметизують рознімні з’єднання двигуна після розбирання та повторного складання. Їх установлюють між сполучуваними поверхнями циліндра, головки, картера й кришок, відокремлюючи оливні канали та внутрішні порожнини від зовнішнього середовища. Правильно підібрані деталі закривають стики за штатним контуром, допомагають зберігати компресію та перешкоджають просочуванню оливи через з’єднання.

У наборі є плоскі прокладки різних форм і розмірів, а також кільцеві ущільнення. Великі контурні деталі призначені для протяжних площин корпусу й кришок, менші — для локальних з’єднань двигуна. Комплект зручний під час ремонту з розбиранням кількох частин мотора: потрібні ущільнення можна підготувати заздалегідь і послідовно встановлювати в процесі складання. Кількість і розташування отворів мають повністю збігатися зі сполучуваними деталями, щоб не перекривати місця кріплення та канали.

Що перевірити перед вибором

• Тип двигуна: чотиритактний GY6 80 сімейства 139QMB.
• Діаметральна версія: Ø47 мм; набори для GY6 з Ø39, Ø44 або Ø50 мм мають інше призначення.
• Виконання корпусу: L400 мм — довжина кришки варіатора, пов’язана з варіантом під 10-дюймове колесо.
• Контури деталей: порівняйте зовнішню форму, розташування кріпильних отворів, оливних проходів і вирізів зі знятими прокладками.
• Обсяг ремонту: заздалегідь визначте, які з’єднання будуть розібрані, та зіставте потрібні ущільнення з набором.

Позначення GY6 і 139QMB охоплюють кілька виконань двигуна, тому одного збігу за назвою сімейства недостатньо. Для точного вибору одночасно звіряють Ø47 мм, довжину 400 мм, розмір колеса та геометрію прокладок. Особливо уважно порівнюють довгі корпусні деталі: саме вони помітно відрізняються в короткій і подовжених версіях двигуна.

Рекомендації зі встановлення

Перед складанням видаліть залишки попередніх прокладок і забруднення з обох сполучуваних поверхонь, не пошкоджуючи їхні площини. Нову деталь укладайте без розтягування, надрізів і самостійного збільшення отворів. Усі місця кріплення та канали мають залишатися відкритими, а прокладка — лежати рівно, без складок і зміщення відносно контуру корпусу.

• Розкладіть деталі набору за місцями встановлення та зіставте їх зі знятими ущільненнями до початку складання.
• Момент і послідовність затягування кріплень визначайте за технічним регламентом конкретного двигуна або скутера.
• Після складання перевірте стики на сліди оливи, підсмоктування повітря та інші ознаки порушення герметичності.

Комплект підходить для планового обслуговування, відновлення двигуна після розбирання циліндро-поршневої групи, зняття кришок або ремонту картера. Точна перевірка всіх чотирьох параметрів — 4T GY6 80, 139QMB, Ø47 мм і L400 мм — дає змогу підібрати набір без підрізання та випадкової заміни деталей від іншої версії.
