Корпус індикатора приладів Alpha у зборі

Корпус індикатора приладів Alpha у зборі

Цей компонент призначений для ремонту приладової зони мопеда Alpha. Він об’єднує формований корпус, індикаторну секцію та вивід проводів для під’єднання до штатної проводки. Деталь установлюється поряд з основною панеллю приладів, утримує сигнальні компоненти у визначеному положенні та закриває їх від пилу, бруду, вологи й випадкового механічного контакту. Це окрема частина приладової зони, а не повна панель зі спідометром, тому її обирають саме для локального відновлення пошкодженого корпусу та індикації.

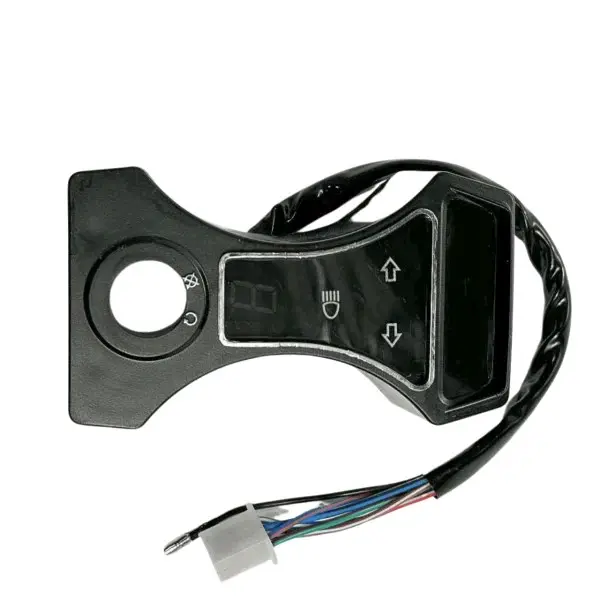

На лицьовій частині передбачене вікно цифрового покажчика ввімкненої передачі, піктограма дальнього світла та стрілки покажчиків повороту. Конструкція також має круглий посадковий отвір під замок запалювання й окреме прямокутне вікно. Таке компонування зберігає звичне розташування засобів контролю на мопеді Alpha: основні сигнали перебувають у полі зору, а джгут проводів зібраний у спільний вивід. Чорний колір корпусу узгоджується з типовим оформленням приладової частини цієї моделі.

Конструкція та параметри

• Призначення: корпус індикатора приладів для мопеда Alpha, виконання у зборі.
• Габарити: 124 × 72 × 73 мм — ці розміри потрібно зіставити з місцем установлення на конкретному мопеді.
• Довжина проводу: 300 мм, що важливо для прокладання джгута без натягу.
• Підключення: шестиконтактна колодка та один окремий провід із клемою.
• Маса: 193 г.
• Виконання лицьової частини: вікно передачі, світлова піктограма, стрілки поворотів, кругле та прямокутне посадкові вікна.

Як перевірити сумісність

Назва Alpha сама по собі не визначає всіх параметрів підключення: у мопедів різних років і партій трапляються відмінності у проводці та приладовому компонуванні. Перед вибором зіставте зовнішній контур старої деталі, положення кріплень, форму круглого отвору, розміри прямокутного вікна й розташування індикаторної секції. Корпус має ставати на своє місце без підрізання, свердління та перекосу; розбіжність навіть одного вікна може завадити встановленню сусіднього приладу або замка.

Окремо порівняйте роз’єм. Значення мають кількість контактів, форма колодки, розташування фіксатора та призначення кожного контакту, а не лише кольори проводів. У цій версії передбачена шестиконтактна колодка й одиночна клема. Перевірте також довжину джгута та напрямок його виходу: після встановлення корпусу провід не повинен натягуватися, потрапляти під кріплення або обмежувати поворот керма. Якщо стара деталь має іншу колодку чи іншу кількість виводів, безпосереднє підключення без перевірки розташування контактів неприпустиме.

Заміна та встановлення

Корпус обирають у разі тріщин, зламаних точок фіксації, пошкодження вікон індикації, порушення контакту в джгуті або неохайного стану приладової зони після тривалої експлуатації. До демонтажу від’єднайте живлення мопеда, зафіксуйте розташування роз’ємів і звільніть проводку від стяжок, не витягуючи її за окремі жили. Нову деталь спочатку приміряйте без зусилля, потім прокладіть джгут штатним маршрутом і під’єднайте колодку лише після перевірки контактів.

Після складання послідовно перевірте відображення передачі, сигнал дальнього світла та обидва покажчики повороту. Поверніть кермо в крайні положення й переконайтеся, що провід залишається вільним, не затискається облицюванням і не торкається гострих крайок. Такий порядок допомагає акуратно замінити корпус, зберегти читабельність сигналів і уникнути повторного розбирання приладової частини через невідповідний роз’єм або неправильне прокладання проводів.
