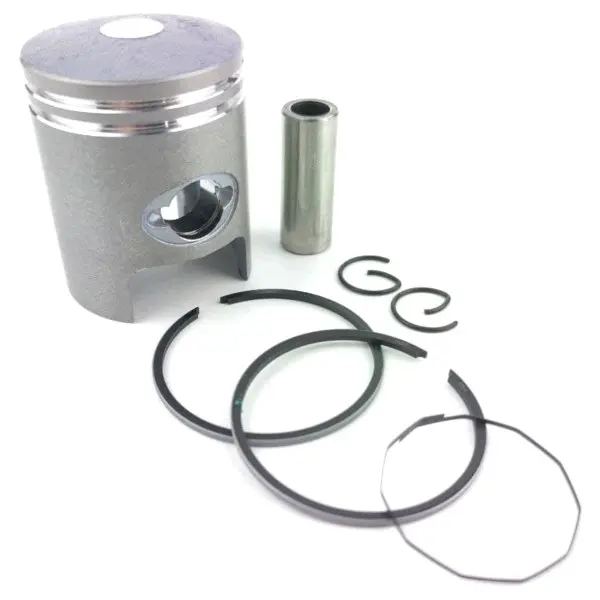

Поршень Honda Dio ZX 50 STD 40,00 мм із тефлоновим покриттям

Поршень Honda Dio ZX 50 STD Ø40,00 мм

Комплект призначений для ремонту циліндро-поршневої групи скутера Honda Dio ZX 50 зі стандартним діаметром циліндра. Позначення STD і розмір 40,00 мм вказують на номінальне виконання: такий поршень обирають для циліндра стандартного розміру, якщо результати вимірювань дозволяють подальше використання без переходу на збільшений ремонтний діаметр. Деталь бере участь у стисканні паливоповітряної суміші та через поршневий палець передає зусилля на шатун, тому правильний добір безпосередньо впливає на компресію, запуск і рівномірність роботи двигуна.

Конструкція та склад комплекту

На зовнішню поверхню поршня нанесено тефлонове покриття, яке зменшує тертя під час початкового припрацювання спряжених поверхонь. У корпусі передбачені канавки для поршневих кілець та отвір під палець. Разом із поршнем постачаються два основні кільця, тонке пружинне кільце, поршневий палець і два стопорні кільця. Такий набір містить основні деталі, які встановлюються безпосередньо на поршень під час складання.

• Призначення: ремонт поршневої групи Honda Dio ZX 50.
• Розмір: номінальний діаметр поршня 40,00 мм.
• Виконання: STD, без збільшення до ремонтного розміру.
• Особливість: тефлонове покриття поверхні поршня.
• Склад: поршень, комплект кілець, палець і два стопорні кільця.

Як перевірити сумісність

Назва Honda Dio ZX 50 визначає сімейство техніки, однак перед вибором потрібно уточнити модифікацію скутера та фактичні параметри встановленого циліндра. В одному модельному ряду можуть застосовуватися деталі з різними розмірами й конфігурацією. Старий поршень доцільно використовувати як зразок лише після очищення: порівнюють форму днища та спідниці, розташування канавок і замків кілець, висоту поршня, розміри отвору під палець і положення пальця відносно днища.

• Виміряйте діаметр циліндра в кількох точках і напрямках, щоб оцінити зношення, овальність та конусність.
• Перевірте розрахунковий проміжок між циліндром і новим поршнем за сервісними даними конкретної модифікації двигуна.
• Зіставте розміри пальця, його посадку в поршні та стан верхньої головки шатуна.
• Переконайтеся, що профіль і розташування замків нових кілець відповідають конструкції циліндра.

Позначення STD саме по собі не підтверджує придатність зношеного циліндра до складання з номінальним поршнем. За наявності глибоких рисок, задирів, овальності або надмірного проміжку спочатку визначають спосіб відновлення циліндра. Монтаж деталі без вимірювань може не повернути потрібну компресію навіть за правильного номінального діаметра.

Підготовка та встановлення

Перед складанням циліндр, канавки, палець і посадкові місця очищають від нагару та абразивних частинок. Кільця попередньо перевіряють у циліндрі, контролюючи проміжок у замках за ремонтною документацією. Їх установлюють без надмірного розведення та розташовують замками відносно фіксувальних штифтів у поршневих канавках. Поршень орієнтують у циліндрі за передбаченою виробником міткою та схемою конкретного двигуна.

Палець і поверхні тертя змащують мастилом, рекомендованим для двигуна скутера. Стопорні кільця мають повністю увійти у свої канавки; повторно використовувати деформовані фіксатори не слід. Одночасно перевіряють стан циліндра, підшипника верхньої головки шатуна та ущільнень, оскільки дефекти сусідніх деталей здатні пошкодити новий комплект. Після складання двигуну потрібен щадний режим припрацювання без тривалого максимального навантаження.

Коли потрібна перевірка поршневої групи

Приводом для діагностики можуть бути зниження компресії, ускладнений запуск, втрата тяги, сторонній механічний шум або пошкодження, виявлені після зняття циліндра. Кожна з цих ознак має кілька можливих причин, тому рішення про заміну приймають після розбирання та вимірювань. Поршень STD 40,00 мм підійде для відновлення Honda Dio ZX 50 лише тоді, коли модель двигуна, геометрія деталей і стан циліндра відповідають номінальному комплекту.
