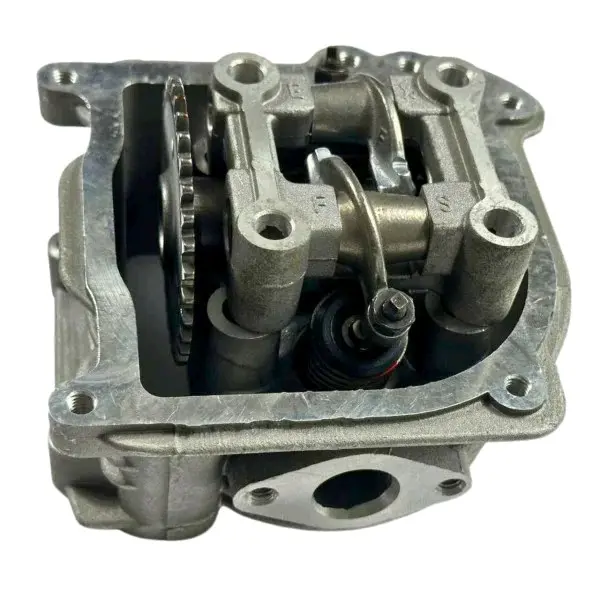

Головка циліндра 4T GY6 100 Ø50 у зборі без кришки

Головка циліндра 4T GY6 100 Ø50 у зборі без кришки

Головка призначена для чотиритактних скутерних двигунів GY6 100 із циліндром діаметром 50 мм. Деталь установлюється у верхній частині циліндра, утворює його закриту частину та є основою для клапанного механізму й газорозподілу. Виконання у зборі підходить для ремонту, коли потрібно замінити не лише корпус головки, а й розміщені в ньому основні деталі механізму. Верхня кришка до цієї конфігурації не входить.

Призначення та конструкція

У головці розташовані камера згоряння, впускний і випускний канали, клапани та деталі, що керують їх відкриванням. Розподільний вал через коромисла передає рух клапанам відповідно до фаз чотиритактного двигуна. Від належного стану цих компонентів залежать герметичність камери згоряння, наповнення циліндра сумішшю та відведення відпрацьованих газів. Корпус також бере участь у відведенні тепла від зони згоряння.

Конструкція містить установлений розподільний вал із приводною зірочкою, опору з коромислами та клапанний механізм із пружинами. Така збірка не потребує окремого комплектування головки цими деталями, проте після монтажу однаково потрібно перевірити фази газорозподілу та відрегулювати клапанні проміжки. Деталь застосовують у разі пошкодження старого корпусу, зношення клапанного механізму або ремонту двигуна після несправностей верхньої частини циліндра.

Що перевірити під час підбору

Позначення GY6 100 та Ø50 є основними, але не єдиними критеріями сумісності. Для цієї конфігурації зазначене застосування з двигунами 139QMA/1P39QMA та 139QMB/1P39QMB. Перед замовленням потрібно визначити точну модифікацію встановленого мотора й зіставити нову головку зі знятою деталлю.

• Тип двигуна: чотиритактний GY6 100 відповідної модифікації.
• Циліндр: посадкова конфігурація має відповідати виконанню Ø50 мм.
• Кріплення: порівняйте розташування шпильок, отворів і напрямних.
• Газорозподіл: перевірте конфігурацію каналу ланцюга, зірочки та натягувача.
• Приєднання: зіставте впускний і випускний фланці, а також посадкове місце верхньої кришки.

Орієнтуватися лише на заявлений об’єм скутера недостатньо: двигуни одного сімейства можуть відрізнятися поколінням і виконанням окремих посадкових місць. Оскільки головка пропонується без кришки, заздалегідь перевірте сумісність наявної кришки, форму її ущільнення та точки кріплення. Решту комплектності — прокладки, кріплення й ущільнення — потрібно уточнювати окремо.

Заміна та встановлення

До монтажу очищують спряжені поверхні, перевіряють стан циліндра, шпильок, ланцюга ГРМ і натягувача. Для з’єднання головки з циліндром використовують ущільнення, передбачене для конкретного двигуна. Кріплення затягують у встановленій послідовності та з моментом, наведеним у сервісних даних мотора: довільне або нерівномірне затягування може порушити прилягання деталей.

Під час складання потрібно виставити колінчастий і розподільний вали за штатними мітками, правильно розмістити ланцюг на зірочці, а потім налаштувати теплові проміжки клапанів. До першого запуску механізм прокручують вручну, контролюючи вільний рух і збереження фаз. Після запуску перевіряють відсутність стороннього шуму, витоків та інших ознак неправильного складання.

Ця головка підходить для планового відновлення верхньої частини сумісного двигуна GY6 100 або заміни пошкодженої збірки. Точне зіставлення коду двигуна, діаметра циліндра та всіх приєднувальних місць допомагає встановити деталь без перероблення пов’язаних компонентів.
