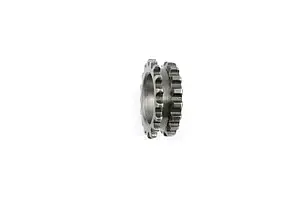

Зірка приводу ГРМ на колінвал 4T GY6 125/150

Зірка приводу ГРМ на колінвал 4T GY6 125/150

Зірка призначена для нижньої частини приводу газорозподільного механізму чотиритактних двигунів сімейства GY6 об’ємом 125 і 150 см³. Деталь установлюється на колінчастому валу та взаємодіє з ланцюгом ГРМ, передаючи обертання до розподільного вала. Через цю передачу рух колінвала узгоджується з відкриванням і закриванням клапанів, тому стан зубчастого вінця та правильне встановлення деталі безпосередньо пов’язані зі збереженням заданих фаз газорозподілу.

Призначення деталі

У приводі ГРМ ця зірка слугує нижньою опорною точкою ланцюга. Під час обертання колінчастого вала її зубці переміщують ланцюг, а ланцюг приводить зірку розподільного вала. Деталь розрахована саме на встановлення на колінвал: її не можна плутати із зіркою розподільного вала, шестернею стартера або зіркою приводу оливного насоса. Ці компоненти працюють у різних місцях двигуна й не замінюють один одного, навіть якщо належать до однієї категорії моторних шестерень.

Заміна потрібна під час ремонту приводу ГРМ або колінчастого вала, а також у разі виявлення пошкоджених, деформованих чи помітно зношених зубців. Нерівний профіль зубчастого вінця погіршує взаємодію з ланцюгом і може супроводжуватися шумом із боку механізму газорозподілу. Під час розбирання потрібно оцінити не лише саму зірку, а й стан ланцюга, напрямних і натягувача: ці деталі працюють разом, а зношення одного компонента здатне вплинути на роботу інших.

Сумісність і підбір

Зірка заявлена для чотиритактних двигунів GY6 125/150. У картках ідентичної деталі також зазначені мотори 152QMI та 157QMJ: перший зазвичай відповідає версії 125 см³, другий — версії 150 см³. Підбирати запчастину лише за назвою скутера не варто, оскільки на техніку однієї моделі могли встановлювати різні двигуни та модифікації. Основним орієнтиром залишається позначення двигуна і фактична конструкція розібраного приводу ГРМ.

Перед установленням зіставте нову деталь зі знятою зіркою. Перевірити потрібно зовнішній діаметр, ширину, кількість і профіль зубців, розмір центрального отвору, форму посадкової частини та розташування конструктивних виступів або пазів. Ланцюг має відповідати зубчастому вінцю без перекосу й заклинювання. Якщо геометрія відрізняється, використовувати деталь не можна навіть за однакового об’єму двигуна: у сімействі GY6 існують модифікації, а позначення 125/150 саме по собі не визначає всіх посадкових параметрів.

Що перевірити під час ремонту

• Тип двигуна. Уточніть належність мотора до сімейства GY6 та перевірте позначення 152QMI або 157QMJ.
• Місце встановлення. Ця зірка призначена для колінчастого вала та нижньої гілки ланцюгового приводу ГРМ.
• Геометрію. Порівняйте посадковий отвір, ширину й зубчастий профіль із демонтованою деталлю до початку складання.
• Суміжні компоненти. Огляньте ланцюг ГРМ, напрямні та натягувач на зношення, пошкодження й порушення вільного ходу.
• Фази газорозподілу. Під час складання встановіть колінчастий і розподільний вали у передбачене для двигуна положення та проконтролюйте натяг ланцюга.

Установлення та контроль

Монтаж виконують під час розбирання приводу ГРМ із доступом до колінчастого вала. До складання посадкові поверхні очищають, а зірку й ланцюг перевіряють на вільну та рівну взаємодію. Положення валів, порядок установлення напрямних і натягувача мають відповідати ремонтній документації конкретного двигуна. Довільне зміщення ланцюга відносно зірок змінює фази газорозподілу, тому взаємне положення колінвала і розподільного вала потрібно проконтролювати до остаточного закривання двигуна.

Після встановлення перевіряють, що ланцюг розміщений на зубцях без перекосу, напрямні стоять на своїх місцях, а натягувач діє правильно. Колінчастий вал повинен обертатися рівномірно в межах передбаченої сервісної перевірки, без заклинювання та ненормального опору. Якщо одночасно виявлено розтягнутий ланцюг, пошкоджені напрямні або несправний натягувач, установлення лише нової зірки не усуває причину неправильної роботи приводу.

Ця позиція підходить для відновлення нижньої частини ланцюгового приводу ГРМ на сумісних чотиритактних моторах GY6 125/150. Точне зіставлення двигуна та розмірів знятої деталі допомагає не переплутати схожі моторні зірки й виконати ремонт із правильним взаємним положенням деталей газорозподільного механізму.
