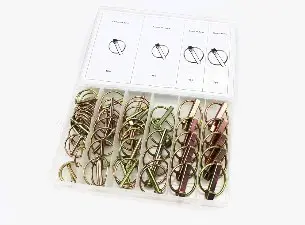

Набір кільцевих шплінтів, 4 розміри, 50 шт.

Набір кільцевих шплінтів — 4 розміри, 50 шт.

Комплект призначений для рознімної фіксації пальців, осей, тяг та інших деталей із поперечним отвором. Кільцевий шплінт установлюється в підготовлений отвір і утримується кільцем, що замикається, тому з’єднання можна швидко розібрати під час регулювання, ремонту чи обслуговування техніки. Чотири типорозміри дають змогу мати під рукою кріплення для кількох посадкових місць, а 50 штук зручно зберігати як запас у гаражі, майстерні або сервісній зоні.

Як працює кільцевий шплінт

Основу кріплення утворюють прямий стрижень і рухоме пружинне кільце. Перед установленням кільце відводять від стрижня, шплінт повністю вводять у поперечний отвір пальця чи осі, а потім переводять кільце в закрите положення. У такому стані воно охоплює сполучену деталь і перешкоджає випадковому виходу стрижня з отвору. Для зняття достатньо відкрити кільце й витягнути шплінт; розгинати його кінці, як у класичного розвідного шплінта, не потрібно.

Такий принцип зручний у з’єднаннях, які періодично розбирають для переставляння, регулювання або доступу до деталей під час обслуговування. Кільцеві шплінти застосовують у кріпленнях причепів, навісного обладнання, сільськогосподарської та садової техніки, а також в інших механізмах, де конструкцією вже передбачено палець чи вісь із поперечним отвором. Комплект не замінює сам палець і добирається саме до наявного місця фіксації.

Склад і практична користь комплекту

• 50 кільцевих шплінтів: запас дає змогу виконати кілька ремонтів і вчасно замінити втрачене або деформоване кріплення.
• Чотири типорозміри: можна дібрати стрижень до різних поперечних отворів без придбання окремої упаковки кожного розміру.
• Секційний пластиковий органайзер: типорозміри зберігаються окремо, тож потрібний шплінт легше знайти та повернути на місце після роботи.
• Кільце, що замикається: монтаж і демонтаж виконуються вручну, що зручно для з’єднань, які доводиться періодично розбирати.

Як дібрати відповідний шплінт

Спочатку виміряйте діаметр поперечного отвору в пальці чи осі та порівняйте його з діаметром стрижня. Шплінт має входити без забивання, але не повинен мати надмірного люфту. Потім перевірте корисну довжину: після встановлення стрижень повинен повністю пройти крізь отвір, а кільцю потрібен вільний простір для переходу в закрите положення. Надто товстий шплінт не ввійде в посадковий отвір, надто тонкий буде помітно переміщуватися, а недостатня довжина не дасть правильно закрити кільце.

Також враховуйте форму й розташування сусідніх деталей. Кільце не повинно впиратися в корпус, тягу або край кронштейна під час відкривання та закривання. Якщо кріплення добирається замість утраченого, надійніше зняти розміри із самого отвору та посадкового місця. Якщо старий шплінт зберігся й раніше працював коректно, порівняйте діаметр стрижня, його довжину до зони кільця та габарит кільця.

Установлення та перевірка

Перед монтажем очистьте отвір і переконайтеся, що палець або вісь установлені на потрібну глибину, а отвори суміщені. Не забивайте шплінт молотком: правильно підібраний стрижень проходить вільно від зусилля руки. Після введення до упору переведіть кільце через зафіксовану деталь і переконайтеся, що воно повністю зайняло закрите положення. Кільце не повинно залишатися напіввідкритим або бути затиснутим сусідніми частинами.

Під час обслуговування оглядайте стрижень і кільце. Шплінт із вираженим вигином, пошкодженим стрижнем або кільцем, яке не утримується в закритому положенні, потрібно замінити. Комплект із чотирьох розмірів допомагає швидко відновити штатну рознімну фіксацію, однак остаточний вибір завжди виконують за геометрією конкретного з’єднання та умовами, передбаченими виробником техніки.
