Комплект шпильок циліндра 4T CB200/250, 4 шт., із гайками MIS

Комплект шпильок циліндра 4T CB200/250 із гайками

Комплект призначений для ремонту чотиритактних двигунів сімейства CB200/250. Чотири шпильки утворюють різьбове кріплення між картером, блоком циліндра та головкою, а гайки фіксують зібрані деталі після встановлення. Правильно підібране кріплення дає змогу рівномірно притиснути з’єднувані частини та створити потрібні умови для нормальної роботи прокладок циліндрової групи.

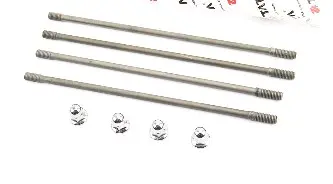

Кожна шпилька має форму довгого стрижня з різьбовими ділянками на кінцях. Один кінець установлюється в картер, а другий використовується для затягування гайкою з боку головки циліндра. До набору входять чотири шпильки та гайки до них. Комплектний формат зручний під час капітального ремонту, заміни циліндра чи головки, а також після розбирання двигуна, якщо старе кріплення має пошкоджену різьбу, деформацію або не забезпечує нормального затягування.

Призначення та причини заміни

Шпильки постійно утримують циліндр і головку в заданому положенні. Від стану різьби, прямолінійності стрижнів і правильного затягування гайок залежить рівномірність притискання по периметру з’єднання. Пошкоджену шпильку не можна компенсувати сильнішим затягуванням: це збільшує ризик псування різьби в картері, перекосу деталей і нерівномірного обтиснення прокладки. Комплект варто замінити в разі зірваних або зім’ятих витків, помітного вигину, пошкодження посадкової частини чи заклинювання гайок на різьбі.

Набір розрахований на застосування в конфігураціях 4T CB200/250, проте таке позначення охоплює кілька варіантів двигунів. Модель мотоцикла та об’єм самі по собі не надають повної інформації про кріплення. Перед замовленням необхідно зіставити комплект із фактично встановленим мотором і демонтованими деталями.

Що перевірити під час підбору

• Тип двигуна: позначення CB200 або CB250 має відповідати встановленій чотиритактній модифікації.
• Кількість і розташування: порівняйте всі чотири позиції кріплення, а не лише одну зняту шпильку.
• Довжину: виміряйте кожен старий стрижень окремо, оскільки шпильки на різних позиціях можуть відрізнятися.
• Різьбу: перевірте її діаметр, крок, довжину різьбових ділянок і відповідність гайок.
• Посадку: зіставте висоту блока циліндра й головки, глибину вкручування в картер і вільну частину різьби після складання.

Для точного порівняння розкладіть демонтовані шпильки за місцями встановлення та вимірюйте їх від торця до торця. Одночасно огляньте гайки й різьбові отвори картера. Якщо пошкоджена внутрішня різьба, одного нового комплекту недостатньо: посадкове місце спочатку потрібно відновити способом, передбаченим для конкретного двигуна.

Рекомендації зі встановлення

Монтаж виконують на розібраному й охололому двигуні. Різьбові отвори очищають, перевіряють їхній стан і лише після цього встановлюють шпильки. Стрижні мають входити без перекосу та надмірного зусилля. Не можна захоплювати інструментом відкриті витки, на які згодом накручуються гайки: пошкодження цієї ділянки ускладнить складання та правильне затягування.

• Розмістіть кожну шпильку в призначеній для неї позиції відповідно до схеми конкретного двигуна.
• Установіть циліндр, прокладки, напрямні деталі та головку в послідовності, визначеній виробником мотора.
• Накрутіть гайки вручну, щоб одразу виявити перекіс або невідповідність різьби.
• Затягуйте кріплення поетапно та в перехресній послідовності.
• Використовуйте момент затягування з настанови саме для встановленої модифікації CB200/250.

Комплект MIS підходить для планового відновлення циліндрової групи та заміни пошкодженого кріплення набором. Ретельна перевірка розмірів і різьби до початку складання допомагає уникнути повторного розбирання двигуна та забезпечує коректне встановлення циліндра й головки.
