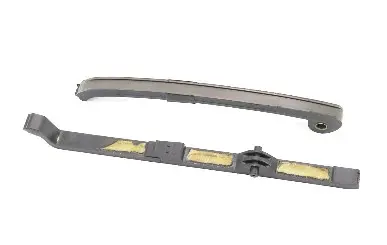

Напрямні ланцюга ГРМ KOMATCU для Loncin LX250GY-3, комплект

Напрямні ланцюга ГРМ KOMATCU для Loncin LX250GY-3

Комплект призначений для обслуговування привода газорозподільного механізму мотоцикла Loncin LX250GY-3. Дві напрямні задають ланцюгу ГРМ передбачену траєкторію всередині двигуна та підтримують його стабільне положення під час роботи механізму. Деталі встановлюють замість зношених штатних напрямних під час ремонту головки циліндра або привода розподільного вала.

Призначення комплекту

Ланцюг ГРМ передає обертання до розподільного вала, а напрямні утримують його на розрахованому шляху між зірочками. Комплект містить дві видовжені деталі різної конфігурації: кожна займає своє місце в механізмі та взаємодіє зі своєю гілкою ланцюга. Такий формат дає змогу замінити обидві напрямні за один ремонт, не залишаючи у приводі другу деталь із невідомим ступенем зношення.

Напрямні та натягувач виконують різні завдання. Ці деталі формують шлях ланцюга, тоді як натягувач є окремою частиною механізму. Тому під час розбирання варто оцінити стан усієї групи: самого ланцюга, зірочок, натягувача й поверхонь напрямних. Новий комплект не усуває розтягнення ланцюга та не компенсує несправність натягувача; склад ремонту визначають після огляду всіх спряжених деталей.

Коли потрібна перевірка

Приводом для діагностики ГРМ можуть бути сторонній металевий шум із боку двигуна, нестабільне ведення ланцюга або виявлені під час розбирання потертості, відколи, тріщини та деформація напрямних. Такі ознаки не оцінюють окремо: подібний шум виникає і за інших несправностей привода. Після зняття кришок порівнюють обидві старі деталі, перевіряють зони контакту з ланцюгом і стан точок кріплення. Якщо напрямні вироблені або пошкоджені, їх замінюють, водночас усуваючи причину неправильного ходу ланцюга.

Як підібрати

Основний орієнтир для цієї позиції — точна модель мотоцикла Loncin LX250GY-3. Перед замовленням потрібно виключити плутанину з напрямною заднього приводного ланцюга: цей комплект належить саме до ланцюга газорозподільного механізму всередині двигуна. Якщо на мотоциклі змінювали двигун або його внутрішні деталі, підбір виконують за фактично встановленим мотором.

• Модель техніки: Loncin LX250GY-3.
• Призначення: ведення ланцюга привода розподільного вала в механізмі ГРМ.
• Склад: дві напрямні різної форми.
• Перевірка геометрії: порівняйте вигин, довжину, профіль і розташування кріпильних ділянок зі знятими деталями.
• Перевірка місця встановлення: обидві позиції мають відповідати своїм сторонам і точкам опори у двигуні.

Збігу лише загального позначення класу двигуна недостатньо, якщо мотор раніше ремонтували або замінювали. Надійніше зіставити комплект з обома демонтованими напрямними та схемою ГРМ конкретного двигуна. Деталі не слід підганяти, свердлити або встановлювати із зусиллям у разі невідповідності кріплень і профілю.

Встановлення та обслуговування

Монтаж виконують за розібраного привода ГРМ із дотриманням послідовності, передбаченої ремонтною документацією Loncin LX250GY-3. Кожну напрямну ставлять у її штатне положення, після чого перевіряють вільне проходження ланцюга напрямними поверхнями, роботу натягувача та правильність установлення фаз. Кріплення затягують із параметрами, зазначеними для конкретного двигуна; універсальне зусилля для цієї позиції застосовувати не можна.

Перед остаточним складанням із зони ремонту видаляють забруднення та залишки зруйнованих деталей, а ланцюг кілька разів прокручують установленим способом для контрольної перевірки його ходу. Якщо виявлено пошкодження зірочок, надмірний люфт, розтягнення ланцюга або дефект натягувача, ці причини усувають разом із заміною напрямних. Комплект KOMATCU підходить для планового ремонту Loncin LX250GY-3, коли потрібні обидві напрямні ланцюга ГРМ відповідної форми та посадки.
