Кожух обдування циліндра Honda Dio AF27/AF28

Кожух обдування циліндра Honda Dio AF27/AF28

Пластиковий кожух призначений для системи примусового повітряного охолодження двотактних скутерів Honda Dio з позначеннями AF27 та AF28. Деталь установлюється в зоні циліндра й утворює спрямовувальний канал для повітря, яке створює вентилятор. Завдяки закритій формі потік проходить уздовж охолоджувальних ребер, а не розсіюється навколо двигуна. Це окрема частина системи обдування: вона не є циліндром, поршнем чи іншою деталлю циліндро-поршневої групи.

Цілісність кожуха безпосередньо впливає на організацію повітряного потоку. Тріщини, втрачені фрагменти, деформовані краї або пошкоджені місця кріплення порушують форму каналу та залишають щілини, крізь які частина повітря виходить убік. Справний корпус утримує потрібний напрямок обдування й допомагає системі охолодження виконувати свою функцію під час роботи двигуна.

Призначення та конструкція

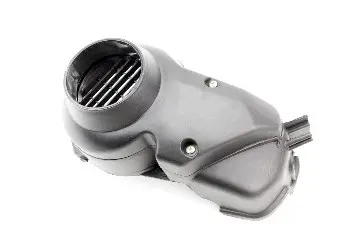

Формований пластиковий корпус відповідає компонуванню зони циліндра Honda Dio AF27/AF28. Конструкція має круглий повітрозабірний отвір із захисною решіткою, з'єднані ділянки корпусу та кілька точок фіксації. Решітка перекриває прямий доступ до внутрішньої частини повітроводу, не закриваючи основний прохід для повітря. Кріпильні зони утримують кожух у передбаченому положенні відносно вентилятора та циліндра.

• Спрямоване обдування: закритий канал підводить створене вентилятором повітря до ребристої поверхні циліндра та зменшує його розсіювання поза зоною охолодження.
• Сформований повітрозабірник: круглий вхідний отвір організовує надходження повітря до кожуха, а решітка захищає отвір від великих сторонніх предметів.
• Стабільне положення: передбачені точки кріплення дають змогу зафіксувати корпус так, щоб він не зміщувався та не контактував з обертовими деталями вентилятора.

Коли кожух потребує заміни

Підставою для заміни є наскрізні тріщини, відламані кріпильні вушка, зруйнована решітка, викривлення корпусу або відсутність частини повітроводу після попереднього ремонту. Кожух також потрібно перевірити, якщо його краї не з'єднуються щільно, корпус вібрує чи торкається вентилятора. Навіть невелике пошкодження біля посадкового отвору може перешкоджати правильній фіксації, тому оцінюють не лише загальний стан деталі, а й кожне місце під кріплення.

Як перевірити сумісність

Основні орієнтири добору — марка Honda, сімейство Dio та позначення AF27 або AF28. Самої назви моделі недостатньо: у скутерів Dio різних поколінь форма системи охолодження відрізняється. Перед замовленням порівняйте старий кожух із новою деталлю за загальним контуром, розташуванням круглого повітрозабірника, кількістю та положенням кріпильних отворів, формою країв і ділянками з'єднання із сусідніми частинами. Якщо двигун раніше ремонтували або встановили циліндр іншої конфігурації, окремо перевірте вільне розміщення корпусу навколо охолоджувальних ребер.

Установлення та перевірка

Монтаж виконують на охололому двигуні після отримання доступу до зони циліндра й вентилятора. Перед установленням очищають повітрозабірний отвір і доступні ребра циліндра від накопиченого бруду. Кожух спочатку розміщують без зусилля, суміщають його контури й точки кріплення, а потім рівномірно фіксують. Перекіс не можна компенсувати надмірним затягуванням: таке положення створює напруження у пластику та може спричинити тріщину біля отвору.

Після складання перевірте, що решітка залишається відкритою, краї корпусу з'єднані без виражених щілин, а вентилятор вільно обертається й не зачіпає кожух. Під час першого запуску не повинно виникати тертя, деренчання чи помітної вібрації корпусу. Сам кожух не усуває забруднення ребер, пошкодження вентилятора або неправильне встановлення сусідніх деталей, тому ці ділянки перевіряють одночасно.

Кожух підходить для відновлення штатно організованого обдування на двотактному 50-кубовому Honda Dio AF27/AF28 за умови збігу форми та посадкових точок зі знятою деталлю. Такий спосіб добору допомагає врахувати конкретну модифікацію скутера й уникнути встановлення корпусу з невідповідним контуром.
