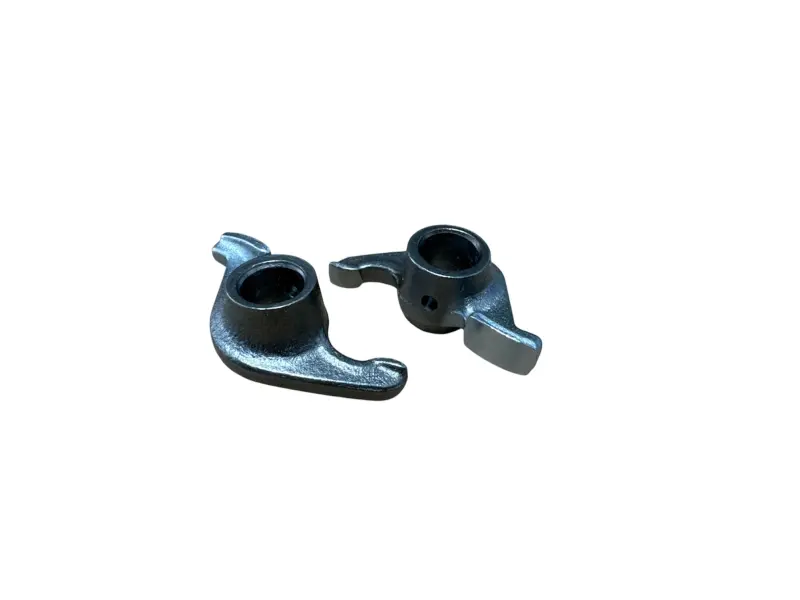

Коромисла клапанів Honda DIO AF-56, комплект 2 шт.

Коромисла клапанів для Honda DIO AF-56, комплект 2 шт.

Комплект призначений для ремонту клапанного механізму чотиритактного скутера Honda DIO з позначенням AF-56. До набору входять два коромисла, які працюють у головці циліндра з впускним і випускним клапанами. Рокер передає рух від кулачка розподільного вала до клапана: під час обертання розподільного вала він відхиляється навколо своєї осі та бере участь у своєчасному відкриванні клапана, а потім дає йому закритися під дією пружини. Від стану цих деталей залежать правильний хід клапанів і можливість точно виставити передбачені виробником проміжки.

Призначення та будова

У клапанному механізмі Honda DIO AF-56 передбачені окремі осі для коромисел впуску й випуску. Пара розрахована на обслуговування обох позицій. Кожна деталь має центральний посадковий отвір під вісь і плечі, що взаємодіють із сусідніми частинами механізму. Таке виконання потребує точного збігу геометрії: коромисло має вільно рухатися на своїй осі без перекосу й водночас правильно розташовуватися відносно кулачка розподільного вала та клапана.

Комплект обирають під час ремонту головки циліндра, виявлення зносу посадкового отвору або робочих поверхонь рокерів, пошкодження деталей чи надмірного люфту на осях. Підвищений механічний шум у верхній частині двигуна, нестабільний клапанний проміжок або сліди нерівномірного контакту є приводом розібрати механізм і перевірити не лише коромисла, а й сполучені компоненти. Заміна однієї деталі без оцінювання стану її осі, кулачка та зони контакту з клапаном може не усунути причину зношування.

Як перевірити сумісність

Головний орієнтир під час підбору — позначення скутера Honda DIO AF-56. Самої назви DIO недостатньо: сімейство охоплює різні покоління та варіанти двигуна, тому перед замовленням слід перевірити код моделі й виконання встановленої головки циліндра. Якщо двигун або головку раніше замінювали, орієнтуйтеся на фактично встановлений клапанний механізм.

• Зіставте форму обох демонтованих коромисел із деталями комплекту, зокрема довжину та напрямок плечей.
• Перевірте розташування й діаметр центральних отворів, а також посадку на впускній і випускній осях.
• Порівняйте розташування контактних ділянок відносно кулачків розподільного вала та клапанів.
• Враховуйте, що товар є парою коромисел; осі, клапани, пружини та регулювальні шайби належать до сусідніх компонентів механізму.

Точних розмірів у картці немає, тому для нестандартної головки циліндра або за невідомої історії ремонту надійніше виконувати підбір за сукупністю ознак, а не лише за зовнішньою назвою моделі.

Установлення та перевірка після ремонту

Монтаж виконують із доступом до клапанного механізму під кришкою головки циліндра. Перед складанням очищують посадкові місця, перевіряють стан осей коромисел, кулачків розподільного вала, торців клапанів і зон мащення. Деталі із задирками, вираженим зносом або деформацією не варто залишати в парі з новими рокерами: пошкоджена сполучена поверхня здатна швидко спричинити повторне зношування.

Після встановлення необхідно переконатися, що обидва коромисла переміщуються без заїдань і перекосу. Далі перевіряють клапанні проміжки та за потреби підбирають регулювальні шайби за ремонтними даними саме для встановленої модифікації двигуна. Завершальний контроль охоплює правильність складання, вільне провертання механізму вручну та відсутність стороннього контакту деталей. Такий порядок дає змогу використати комплект за призначенням і відновити коректну роботу приводу впускного та випускного клапанів.
