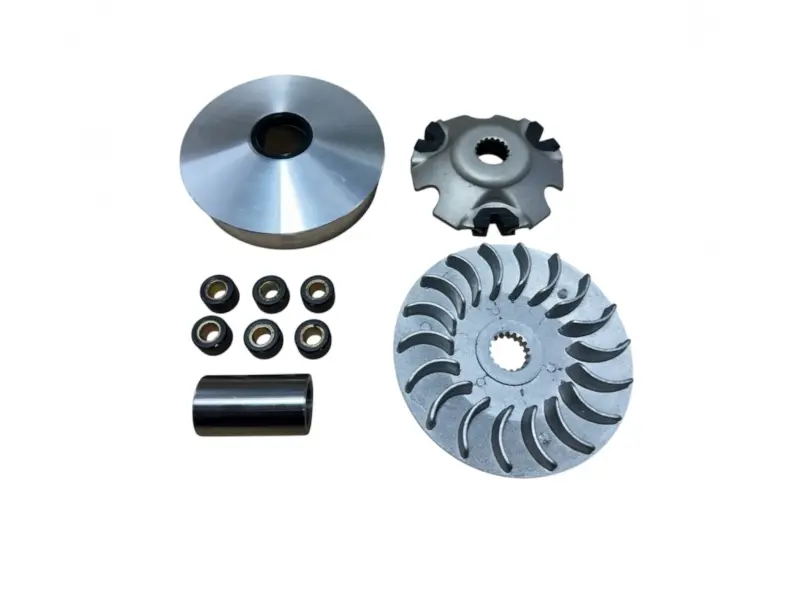

Варіатор передній у зборі для Suzuki AN125 з пальцем і щокою

Варіатор передній у зборі для Suzuki AN125

Передній варіатор призначений для трансмісії скутера Suzuki AN125. Це вузол клинопасового приводу, який разом із приводним ременем змінює передатне відношення під час руху. Від узгодженої роботи деталей залежать характер початку руху, перехід між режимами розгону та робота ременя на робочих поверхнях шківів.

Позиція постачається у зборі з пальцем і щокою, тому придатна для ремонту передньої частини варіатора без окремого добору цих основних деталей. Конструкція містить нерухому та рухому робочі поверхні, пластину з напрямними, ролики й палець. Шість роликів беруть участь у переміщенні рухомої щоки: під дією обертів вони працюють у напрямних і забезпечують зміну положення деталі відносно ременя.

Передній варіатор обирають для ремонту трансмісії, коли робочі поверхні мають виробіток, напрямні та ролики зношені або потрібно замінити вузол у зборі. Такий варіант зручний, якщо порівняння окремих деталей зі старим комплектом не дає впевненості в їхній взаємній відповідності. Під час заміни слід оцінити не лише стан самого варіатора, а й ременя, суміжних деталей приводу та посадкового місця на валу: зношення пов’язаних компонентів може впливати на роботу нового вузла.

Переваги:

• призначений для скутера Suzuki AN125;
• передній варіатор у зборі з пальцем і щокою;
• у конструкції передбачено шість роликів і пластину з напрямними;
• дає змогу замінити основні деталі переднього варіатора одним комплектом;
• підходить для обслуговування та ремонту клинопасової трансмісії скутера.

Що перевірити перед купівлею

Позначення Suzuki AN125 є головним орієнтиром під час добору, однак перед замовленням варто зіставити новий вузол зі знятою деталлю. Перевірте форму й кількість шліців посадкового отвору, профіль і розміри робочих щік, виконання пальця, розташування напрямних та відповідність роликів. Ці точки особливо важливі, якщо скутер уже ремонтували або в трансмісії встановлені деталі іншого виконання.

Не варто добирати такий варіатор лише за зовнішнім діаметром щік або подібністю зображення: для коректного встановлення мають збігатися посадка на вал і геометрія спряжених елементів. Ремінь також потрібно зіставити з вимогами конкретної версії скутера та перевірити на тріщини, розшарування й помітний виробіток. За наявності слідів перегрівання, задирів або люфту на сусідніх деталях їхній стан бажано усунути одночасно із заміною варіатора.

Практика встановлення

Роботи виконують на чистому приводі, щоб на робочі доріжки, ремінь і ролики не потрапив абразивний пил. Перед розбиранням корисно запам’ятати порядок розташування деталей, а під час складання переконатися, що ролики встановлені у свої напрямні, щока переміщується без перекосу, а ремінь займає правильне положення в приводі. Після монтажу кріплення затягують за регламентом конкретної моделі Suzuki AN125. Такий підхід допомагає оцінити сумісність до остаточного складання та підтримувати трансмісію скутера у справному стані.
