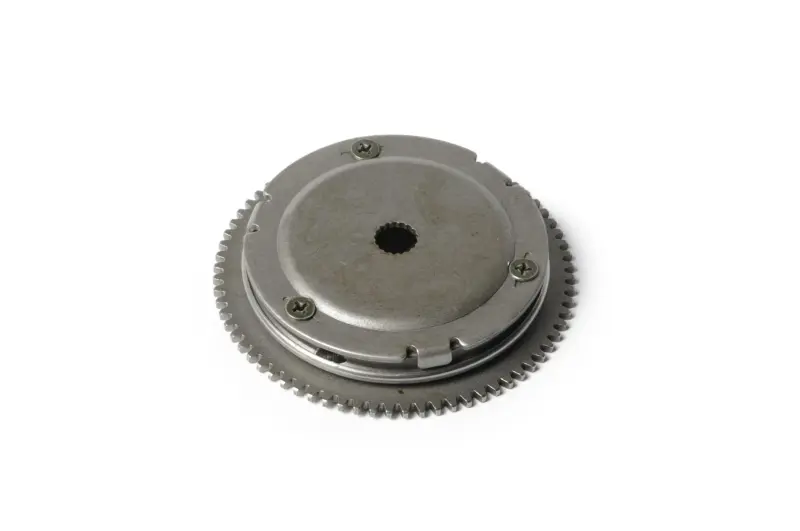

Маховик з обгінною муфтою Yamaha JOG 90 3WF / Stels 50 2T

Маховик з обгінною муфтою Yamaha JOG 90 3WF / Stels 50 2T

Маховик з обгінною муфтою встановлюється в пусковий вузол скутерів Yamaha JOG 90 модифікації 3WF (CY90) та двотактних Stels 50. Він працює разом з електростартером: під час запуску передає обертання для прокручування двигуна, а після пуску роз’єднує привід. Завдяки цьому стартерний механізм залучається саме для запуску та не залишається під навантаженням під час подальшої роботи двигуна.

Деталь поєднує маховик та обгінну муфту в одному вузлі. Під час ремонту її можна замінити в зборі, не добираючи й не складаючи окремі компоненти. Зовнішній зубчастий вінець взаємодіє з приводом стартера, а центральна посадкова частина забезпечує встановлення маховика на передбачене місце. Така конструкція дає змогу відновити роботу пускового механізму в разі зношення штатного вузла.

Ознаки несправності

Заміна може знадобитися, якщо з боку стартера чути сторонній шум, двигун не прокручується електростартером, пусковий привід прослизає, підклинює або вмикається із затримкою. Несправність обгінної муфти іноді проявляється час від часу: одного разу стартер обертається без запуску двигуна, а наступного пуск супроводжується ривками, шумом чи запізнілим зачепленням.

Такі симптоми потребують перевірки всього ланцюга запуску, адже причина може бути не лише в маховику з обгінною муфтою. Варто також оглянути стартер і спряжені шестерні. Якщо діагностика вказує на зношення цього вузла, заміна допоможе повернути правильне передавання обертання під час пуску та штатну роботу стартерного механізму.

Добір до скутера

Для Yamaha важлива точна відповідність моделі JOG 90 та модифікації 3WF (CY90). Орієнтуватися лише на загальне позначення «JOG» не варто, оскільки різні виконання техніки можуть мати відмінні деталі. Для Stels 50 потрібно переконатися, що скутер обладнаний двотактним двигуном і використовує такий самий пусковий вузол.

Зовнішній діаметр або візуальна схожість не дають достатньої підстави для вибору. Перед замовленням порівняйте демонтований і новий вузли за формою центральної посадкової зони, розміщенням кріпильних точок, виконанням зубчастого вінця та конструкцією обгінної муфти. Особливо ретельна перевірка потрібна для скутера, який уже ремонтували: встановлені раніше запчастини можуть відрізнятися від початкового виконання.

Монтаж і перевірка роботи

Перед установленням очистьте спряжені поверхні та перевірте пов’язані зі стартером елементи. Їхні пошкодження можуть завадити правильній роботі заміненого вузла. Використовуйте відповідний інструмент і дотримуйтеся послідовності робіт, передбаченої для конкретного двигуна. Це необхідно для правильної посадки деталі та нормальної взаємодії зубчастого вінця з приводом стартера.

Після монтажу перевірте електрозапуск: під час пуску обертання має передаватися на двигун, а після запуску привід повинен роз’єднуватися. Маховик з обгінною муфтою призначений для ремонту Yamaha JOG 90 3WF (CY90) та відповідного пускового вузла Stels 50 2T, коли зношену штатну деталь потрібно замінити в зборі.
