Замок запалювання Yamaha JOG 3KJ, AXIS 3VP, 5 контактів, 2 ключі

Замок запалювання для Yamaha JOG 3KJ та AXIS 3VP

Замок призначений для заміни штатної ключової частини на скутерах Yamaha JOG 3KJ та AXIS 3VP. Він вмикає й вимикає живлення бортових систем, переводить скутер у режим готовності до запуску та дає змогу замкнути рульову колонку. Це окремий замок, а не набір личинок для кількох точок скутера: таке виконання зазвичай називають «голим».

Модель має п’ять проводів зі схемою підключення 4+1: основну групу виведено в пластиковий роз’єм, а ще один контакт під’єднується окремо. Така конфігурація має значення під час добору, адже зовні подібні замки для інших версій JOG можуть відрізнятися кількістю проводів, розташуванням контактів і формою колодки. До комплекту входять два ключі, тому один можна використовувати постійно, а другий залишити запасним.

Конструкція та призначення

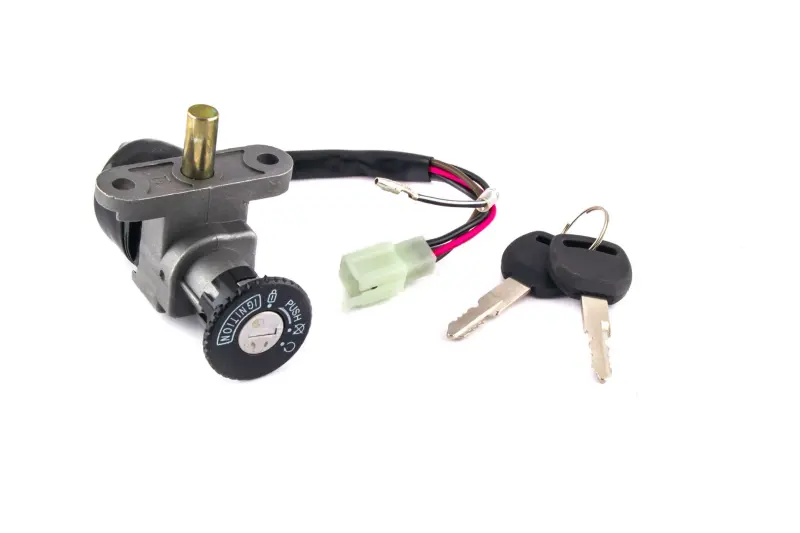

Корпус оснащений монтажним фланцем із двома отворами для кріплення. У верхній частині розташований штир механічного блокування керма, а спереду — циліндр під ключ із позначеними положеннями керування. Проводка зібрана в загальний джгут і завершується роз’ємом із додатковим окремим контактом. Таке компонування розраховане на монтаж замка у штатне місце за умови збігу кріплення, блокувального механізму та підключення.

Заміна потрібна, якщо ключ загублено, циліндр зношений, ключ повертається із заїданням або положення замка перестали перемикатися передбачувано. Причиною також можуть бути пошкоджений корпус, послаблені виводи чи зношення контактної частини, через яке панель і запалювання вмикаються не щоразу. Новий замок відновлює нормальне керування основними режимами за умови справності решти проводки скутера.

Що перевірити перед вибором

• Модель скутера: замок заявлений для Yamaha JOG з індексом 3KJ і Yamaha AXIS з індексом 3VP. Самої назви JOG або AXIS недостатньо — серія та модифікація мають збігатися.
• Схему контактів: ця версія має п’ять проводів у конфігурації 4+1. Порівняйте кількість проводів, кольори штатного джгута, форму основного роз’єму та тип окремого контакту.
• Кріплення: зіставте форму фланця, розташування двох монтажних отворів і відстань між ними зі знятою деталлю.
• Блокування керма: перевірте положення, напрямок і робочий хід штиря відносно отвору в рульовій колонці.
• Прокладання проводки: довжини джгута має вистачати для штатного маршруту без натягу, різких перегинів і контакту з рухомими деталями.

Встановлення та перевірка

Для заміни відкривають доступ до місця кріплення, від’єднують стару колодку й окремий контакт, після чого знімають кріплення замка. Нову деталь монтують у тому самому положенні та перевіряють вільне переміщення блокувального штиря. Роз’єми з’єднують без зміни розташування контактів лише після перевірки повного збігу. Джгут укладають штатною трасою так, щоб поворот керма між крайніми положеннями не натягував проводи.

До остаточного складання облицювання потрібно перевірити роботу ключа в усіх положеннях: вимкнення живлення, увімкнення систем скутера та фіксацію рульової колонки. Ключ має входити й повертатися без надмірного зусилля, а штир — замикати кермо лише в передбаченому положенні. Якщо роз’єм, кількість проводів або кріплення відрізняються, примусово з’єднувати замок не варто: інша модифікація може мати відмінну контактну схему.

Цей замок підходить для ремонту Yamaha JOG 3KJ та AXIS 3VP, коли потрібен окремий ключовий механізм із п’ятиконтактним підключенням 4+1. Ретельне порівняння старої деталі за роз’ємом, кріпленням і блокувальним штирем допомагає вибрати сумісну версію та виконати монтаж без перероблення штатної проводки.
