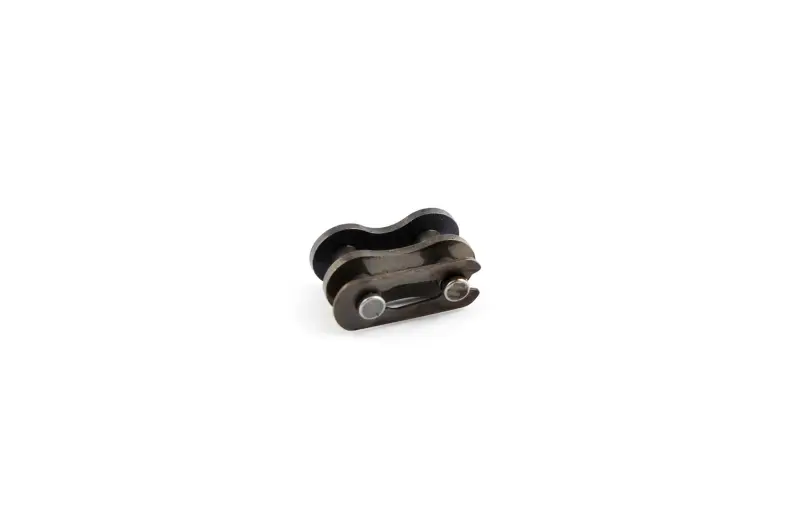

Замок приводного ланцюга 520 з кліпсою

Замок приводного ланцюга 520 з кліпсою

Замок з’єднує кінці мотоциклетного приводного ланцюга типорозміру 520 та відновлює його безперервний контур. Він потрібний під час установлення нового ланцюга, припасування робочої довжини й обслуговування трансмісії, коли ланцюг необхідно роз’єднати, а потім зібрати без розклепування штатних ланок. До конструкції входять два з’єднувальні пальці, зовнішня пластина та пружинна фіксувальна кліпса.

Кліпсове з’єднання дає змогу зібрати ланцюг у передбачений для нього спосіб. Пальці проходять крізь крайні ланки, зовнішня пластина встановлюється на пальці, а кліпса фіксується в їхніх пазах. Після правильного складання замок стає частиною ланцюгового контуру та працює у приводі разом з іншими ланками.

Типорозмір 520 є важливим, але не єдиним параметром вибору. У ланцюгів різних виробників і серій можуть відрізнятися будова з’єднувальної ланки, довжина пальців, посадка зовнішньої пластини та спосіб фіксації. Саме тому замок потрібно добирати до конкретного встановленого ланцюга, а не лише за розмірною серією чи моделлю мотоцикла. Зовні схожа деталь іншої серії або іншого виконання може мати відмінну посадку й не підходити для складання.

Коли потрібен замок

З’єднувальна ланка використовується під час планової заміни приводного ланцюга, після його вкорочення до необхідної довжини, при ремонті зі зняттям маятника чи зірок, а також у процесі регламентного обслуговування ланцюгової передачі. Вона призначена лише для ланцюгів, конструкція яких допускає з’єднання кліпсою. Якщо встановлений ланцюг потребує заклепувальної ланки, замінювати її кліпсовим варіантом не слід.

Як правильно дібрати

Перед замовленням порівняйте замок зі знятою з’єднувальною деталлю та перевірте маркування самого ланцюга. Переконайтеся, що збігаються серія 520, тип з’єднання та виконання конкретної моделі ланцюга. Якщо конструкція передбачає ущільнювальні елементи, додатково врахуйте їх наявність, форму й кількість. Для посиленого ланцюга або ланцюга з ущільнювачами потрібний з’єднувальний комплект, розрахований саме на таке виконання.

Не варто вибирати замок лише за зовнішньою подібністю. Навіть за однакового позначення розмірної серії з’єднувальні ланки можуть мати різну довжину пальців і щільність посадки пластини. Точний добір допомагає правильно скласти передачу, зберегти її робочу геометрію та уникнути повторного розбирання через невідповідне з’єднання.

Установлення та перевірка

Перед монтажем оцініть стан усієї ланцюгової передачі. Заміна одного замка не усуває значного зносу роликів, пластин ланцюга або зірок. Якщо інші елементи помітно зношені, їхній стан потрібно врахувати під час подальшого обслуговування.

Під час складання встановіть з’єднувальну ланку та зовнішню пластину відповідно до конструкції ланцюга. Переконайтеся, що пластина повністю зайняла своє положення, а пружинна кліпса надійно ввійшла в пази пальців. Після монтажу перевірте фіксацію кліпси та вільний хід з’єднаної ланки: вона має зберігати рухомість відносно сусідніх ланок. Така перевірка дає змогу одразу виявити неповну посадку пластини або неправильну фіксацію перед подальшою експлуатацією ланцюгової передачі.
