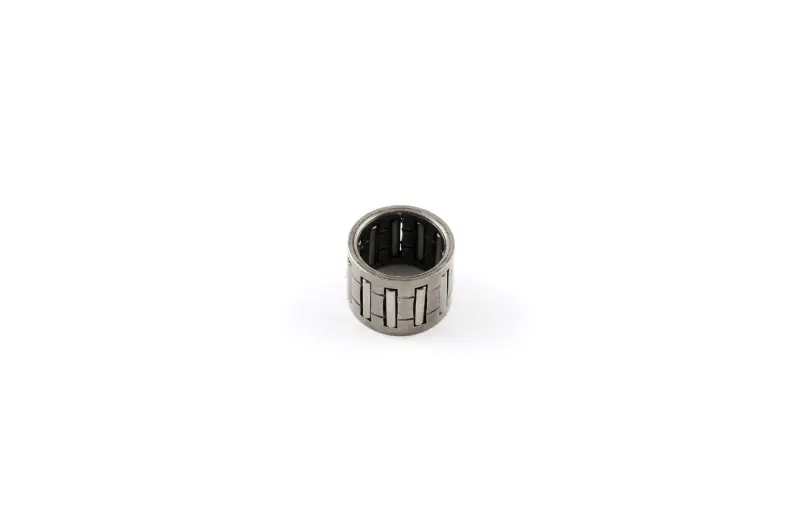

Сепаратор верхньої головки шатуна 10×14×12,5 для AD50/JOG/TACT/PAL

Сепаратор верхньої головки шатуна 10×14×12,5

Голчастий сепаратор з’єднує поршневий палець із верхньою головкою шатуна у двотактному двигуні. Він працює у вузлі, де поршень через палець передає рух шатуну, та використовується під час ремонту поршневої групи скутерів AD50, JOG, TACT і PAL. Це деталь із точними посадковими параметрами, тому для правильного вибору потрібно враховувати не лише модель техніки, а й фактичні розміри встановленого вузла.

Розмір 10×14×12,5 мм означає внутрішній діаметр 10 мм, зовнішній діаметр 14 мм і ширину 12,5 мм. Внутрішній діаметр визначає відповідність поршневому пальцю, зовнішній — посадковому місцю верхньої головки шатуна, а ширина — наявному простору між суміжними елементами. Збігатися мають усі три значення. Якщо хоча б один параметр відрізняється, для складання потрібен сепаратор іншого розміру.

Деталь має конструкцію голчастого підшипника: ролики розташовані в обоймі, що дає змогу розмістити вузол в обмеженому просторі верхньої головки шатуна. Сепаратор установлюють під час складання двигуна після заміни поршня або поршневого пальця, а також під час відновлення зношеного голчастого з’єднання. За такого ремонту радимо оцінювати весь спряжений вузол, адже стан пальця та посадкової поверхні шатуна безпосередньо впливає на правильність складання.

Як правильно підібрати

Перед замовленням виміряйте знятий сепаратор за трьома параметрами: внутрішнім діаметром, зовнішнім діаметром і шириною. Для цієї деталі потрібні значення 10, 14 і 12,5 мм відповідно. Позначення AD50, JOG, TACT і PAL окреслюють сферу застосування, проте остаточний вибір роблять за фактичними посадковими розмірами. Це особливо важливо для двигуна, який уже ремонтували, оскільки раніше в ньому могли замінити поршень, палець, шатун або інші складові поршневої групи.

Не варто покладатися лише на зовнішню схожість голчастих сепараторів. Схожі на вигляд деталі можуть відрізнятися діаметром чи шириною, а така невідповідність завадить правильно розмістити їх у робочому вузлі. До покупки також огляньте поршневий палець і верхню головку шатуна. Новий сепаратор потрібно встановлювати зі справними суміжними деталями, без пошкоджень посадкових поверхонь.

Встановлення

Для заміни необхідно отримати доступ до поршневої групи двигуна. Після розбирання очистьте робочу ділянку та перевірте стан знятих компонентів. Сепаратор розміщують у верхній головці шатуна, після чого з’єднання складають із поршнем і поршневим пальцем відповідно до конструкції конкретного двигуна. Перед завершенням складання переконайтеся, що деталь вільно займає передбачене місце, відповідає ширині вузла та стоїть без перекосу.

Під час монтажу не допускайте потрапляння забруднень у голчасте з’єднання та не складайте його з пошкодженим пальцем або зношеною посадковою поверхнею. Якщо на суміжних компонентах виявлено помітне спрацювання, їхній стан потрібно врахувати до встановлення нової деталі. Так поршнева група буде зібрана з компонентів, які відповідають один одному за розмірами та станом.

Основні особливості

• точний розмір 10×14×12,5 мм для вибору за трьома посадковими параметрами;
• голчаста конструкція для з’єднання поршневого пальця з верхньою головкою шатуна;
• призначений для поршневої групи двотактного двигуна;
• застосовується під час ремонту скутерів AD50, JOG, TACT і PAL за умови збігу фактичних розмірів;
• підходить для складання після заміни поршня чи пальця та для ремонту зношеного голчастого з’єднання.

Обирайте цей сепаратор, якщо ремонтованому вузлу потрібні внутрішній діаметр 10 мм, зовнішній діаметр 14 мм і ширина 12,5 мм. Перевірка розмірів знятої деталі, поршневого пальця та посадкового місця до замовлення допоможе відразу підібрати потрібний варіант для складання верхньої головки шатуна.
