Замок запалювання Suzuki Let’s, 2 дроти

Замок запалювання для Suzuki Let’s із дводротовим підключенням

Замок призначений для керування ввімкненням і вимкненням живлення скутера Suzuki Let’s із відповідною схемою підключення. Поворот ключа переводить механізм між передбаченими положеннями, а контактна група передає команду бортовому електрообладнанню. Деталь підходить для ремонту скутера в разі зношення личинки, пошкодження корпусу, втрати ключів або нестабільного спрацьовування встановленого замка.

Виконання «голий» означає окремий замок без набору інших запірних механізмів скутера, декоративної панелі та монтажного кріплення. Така конфігурація доречна, коли потрібно замінити саме основний замок і зберегти придатні штатні деталі. У комплекті передбачено два ключі: один можна використовувати постійно, а другий залишити запасним.

Конструкція та керування

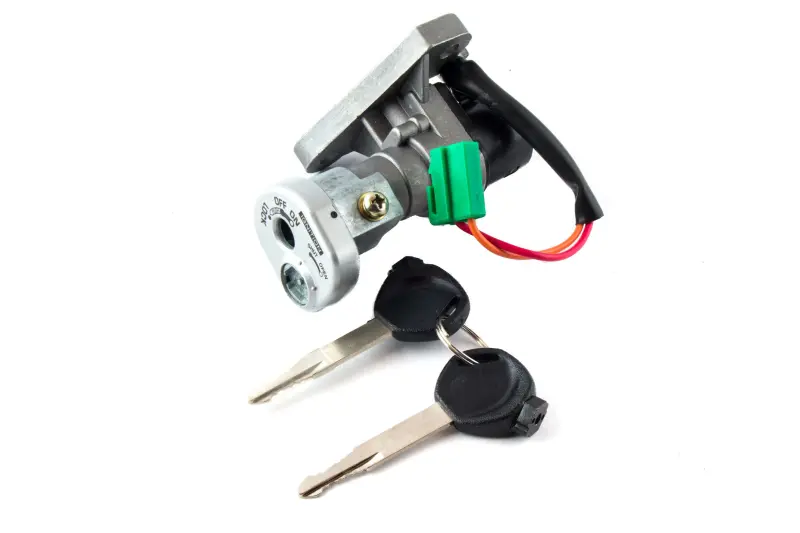

Замок має циліндричну личинку, контактну частину, дротовий вивід із двоконтактним роз’ємом і монтажний фланець. На лицьовій частині передбачені положення LOCK, OFF та ON. Вони дають змогу обирати режим механізму ключем без встановлення окремого вимикача. Металева монтажна частина розрахована на фіксацію замка у штатному місці за умови збігу форми та розташування кріплень.

Два дроти й двоконтактна колодка є основними ознаками цієї версії. Для Suzuki Let’s пропонуються замки з іншою кількістю дротів і відмінною конфігурацією корпусу, тому самої назви моделі для безпомилкового вибору недостатньо. Новий замок має відповідати знятій деталі за способом підключення та механічним встановленням.

Що перевірити перед вибором

• Кількість дротів: ця модифікація розрахована на підключення двома дротами.
• Роз’єм: порівняйте форму колодки, кількість контактів і розташування напрямних зі штатним підключенням скутера.
• Монтаж: перевірте форму фланця, положення отворів та орієнтацію корпусу відносно посадкового місця.
• Розміри встановлення: зіставте довжину корпусу й вільний простір за панеллю, щоб дріт не перегинався та не натягувався.
• Модифікація скутера: врахуйте рік і виконання Suzuki Let’s, оскільки замки різних версій можуть відрізнятися.
• Потрібна конфігурація: переконайтеся, що потрібен окремий замок, а не набір із замком сидіння чи іншими личинками.

Особливо уважно слід відрізняти дводротову версію від зовні близьких варіантів на чотири дроти. Невідповідність кількості контактів не можна виправляти підключенням навмання: призначення дротів і порядок з’єднання мають відповідати штатній схемі конкретного скутера.

Заміна та встановлення

Перед монтажем порівняйте новий і демонтований замки поруч. Роз’єм має з’єднуватися без підпилювання корпусу та примусового згинання контактів, а фланець — прилягати до штатного майданчика без перекосу. Дріт прокладають передбаченим маршрутом так, щоб він не потрапляв під рухомі деталі й не натягувався під час повороту керма. Для підключення слід використовувати схему електрообладнання відповідної модифікації Suzuki Let’s.

Після встановлення потрібно послідовно перевірити перемикання положень LOCK, OFF та ON, вільне вставляння і виймання ключа, стійку фіксацію корпусу та роботу обладнання в кожному передбаченому режимі. Ключ не повинен вимагати надмірного зусилля, а роз’єм — відходити через вібрацію чи рух проводки. Така перевірка допомагає виявити невідповідність посадки до остаточного складання облицювання.

Коли потрібна заміна

Підставою встановити новий замок стають втрачені або пошкоджені ключі, заїдання личинки, значний люфт ключа, руйнування кріплення, пошкодження роз’єму чи періодичне зникнення живлення під час повороту ключа. За подібних симптомів одночасно оглядають відповідну колодку та штатну проводку: новий замок усуне несправність лише тоді, коли її причиною була сама личинка, контактна частина або виводи деталі, яку замінюють.

Це рішення розраховане на власників Suzuki Let’s, яким потрібен окремий основний замок із двома дротами, двоконтактним роз’ємом і парою ключів. Точне порівняння підключення та кріплення зі старою деталлю дасть змогу вибрати належну версію й установити її без перероблення штатного посадкового місця.
