Замок запалювання Suzuki AD50 JAYCHEN, окремий

Замок запалювання JAYCHEN для Suzuki AD50

Окремий замок запалювання призначений для скутера Suzuki AD50, який також позначають як Suzuki Address 50. Деталь використовується для керування основними режимами живлення за допомогою ключа та підходить для ремонту штатного місця без придбання повного набору замків скутера. Такий варіант обирають, коли потрібно замінити саме головний замок, а решта запірних механізмів залишається справною.

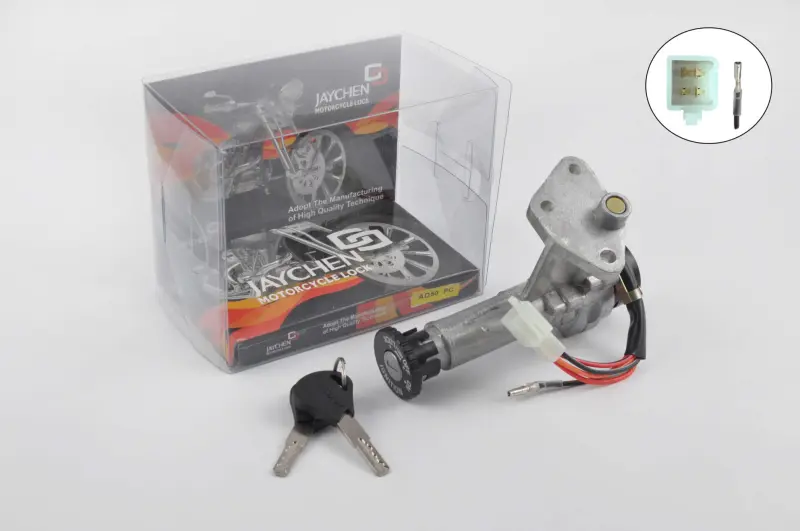

Конструкція поєднує циліндр під ключ, контактну частину, металевий монтажний корпус і дротовий вивід. Джгут закінчується пластиковим багатоконтактним роз'ємом та окремою контактною клемою. Металева частина має кілька точок кріплення, тому перед замовленням потрібно зіставити не лише назву моделі, а й форму корпусу, розташування отворів, орієнтацію циліндра та виконання підключення. У комплекті передбачено два відповідні до замка ключі: один можна використовувати постійно, а другий залишити запасним.

Що перевірити під час добору

• Модель скутера. Підтверджене призначення цієї позиції — Suzuki AD50/Address 50. Збігу лише марки Suzuki недостатньо, адже в інших серіях застосовуються відмінні корпуси та варіанти підключення.
• Виконання деталі. Це окремий замок запалювання, а не комплект із замком сидіння та іншими личинками. Якщо потрібно замінити всі запірні точки набором з однаковими ключами, слід обирати комплектну версію.
• Кріплення. Порівняйте контур металевого корпусу, кількість і положення монтажних отворів, глибину встановлення та напрямок виходу дротів зі знятою деталлю.
• Підключення. Мають збігатися форма пластикового роз'єму, розташування контактів і наявність окремої клеми. Однієї зовнішньої схожості циліндра для правильного вибору недостатньо.
• Посадкове місце. Перевірте, чи вільно замок розміщується за облицюванням і чи не заважають джгуту сусідні деталі під час повороту керма.

Коли потрібна заміна

Перевірити стан замка варто за нестабільного ввімкнення приладів, періодичного зникнення живлення, помітного люфту ключа, заїдання циліндра або пошкодження корпусу й дротових виводів. Перед заміною бажано виключити несправність роз'єму, проводки та інших компонентів скутера: однаковий прояв може виникати не лише всередині замка. Якщо контакти старої деталі окислені, корпус тріснув або виводи тримаються ненадійно, встановлення справного замка відновлює нормальне керування режимами живлення.

Установлення та перевірка

Роботу починають після відключення живлення скутера. Старий замок знімають обережно, зберігаючи розташування дротів і кріплення для контрольного порівняння. Новий корпус установлюють без перекосу, а джгут прокладають штатним напрямком, не натягуючи його та не притискаючи до гострих крайок. Роз'єм з'єднують лише за повного збігу його конфігурації та контактів; переробляти проводку, орієнтуючись лише на кольори дротів, не слід, оскільки колір не завжди визначає призначення виводу.

Після складання перевіряють вільний хід ключа, чіткість перемикання положень, стабільність живлення приладів і відсутність натягу дротів у всьому діапазоні повороту керма. Облицювання остаточно закріплюють після такої перевірки. Якщо корпус, кріплення або розташування контактів відрізняються, встановлювати деталь без уточнення сумісності не варто. Точне зіставлення зі знятим замком допомагає уникнути перероблення посадкового місця та акуратно відремонтувати Suzuki AD50.
