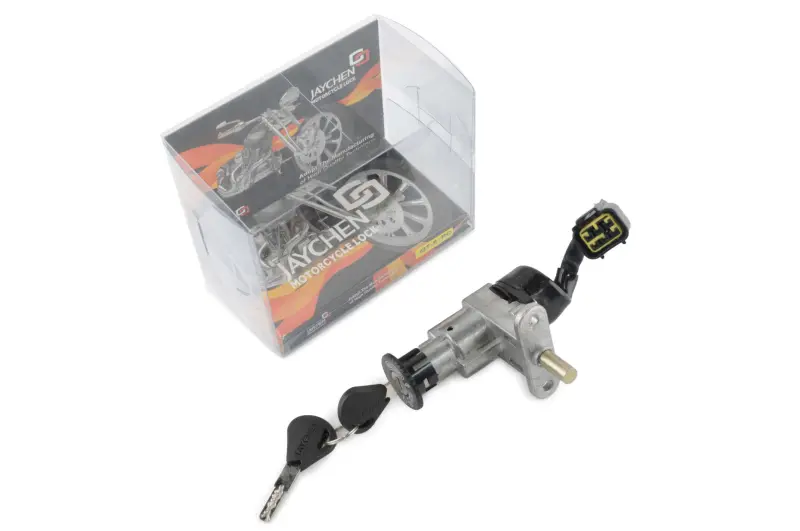

Замок запалювання Stels Vortex, 5 дротів, JAYCHEN

Замок запалювання JAYCHEN для Stels Vortex

Замок призначений для встановлення на скутер Stels Vortex і керує ввімкненням бортового обладнання за допомогою ключа. Це окремий замок запалювання у виконанні «голий», а не набір замків для різних точок скутера. Така деталь потрібна в разі несправності штатного механізму, пошкодження корпусу або личинки, проблем із повертанням та утриманням ключа, а також порушення роботи контактної групи.

Модель має джгут із п’яти дротів і роз’єм для під’єднання до проводки скутера. Кількість дротів є однією з головних ознак сумісності: замки для зовні подібних моделей можуть відрізнятися розташуванням контактів, формою колодки та логікою їх з’єднання. Тому самого збігу призначення деталі недостатньо. Перед замовленням потрібно порівняти старий замок, його роз’єм і проводку з п’ятидротовим виконанням цієї моделі.

Що врахувати під час підбору

• Модель скутера: заявлене застосування — Stels Vortex. Сумісність з іншою технікою потребує окремої перевірки.
• Кількість дротів: цей замок має п’ять дротів; значення повинно відповідати штатній конфігурації.
• Роз’єм: перевірте форму корпусу колодки, розташування контактів, напрямні та фіксатор.
• Корпус і кріплення: зіставте форму замка, положення монтажного вушка та орієнтацію деталі в місці встановлення.
• Схема з’єднань: порівняйте призначення дротів за схемою конкретної модифікації скутера, не покладаючись лише на колір ізоляції.
• Виконання: позиція є окремим замком, тому її не варто плутати з комплектом, до якого можуть входити додаткові замкові механізми.

Конструкція та призначення

Замок поєднує ключовий циліндр, контактну групу, корпус із кріпленням і виведений джгут дротів. Повертання ключа переводить контакти між передбаченими положеннями та дає змогу вмикати або вимикати пов’язані бортові системи. Стан цієї деталі впливає не лише на користування ключем, а й на стабільність контакту: зношений чи пошкоджений механізм може спричиняти періодичні вимкнення, відсутність реакції в одному з положень або потребу ворушити ключ.

Підставою для заміни можуть бути заїдання ключа, надмірний люфт личинки, пошкодження кріплення, оплавлення роз’єму, окиснення контактів або нестабільне ввімкнення обладнання. Перед монтажем варто оглянути відповідну колодку штатної проводки. Якщо на ній є сліди нагрівання, забруднення, ослаблені клеми чи пошкоджена ізоляція, причину несправності потрібно усунути разом із заміною замка. Під’єднання нової деталі до дефектного роз’єму не усуне ненадійний контакт.

Рекомендації зі встановлення

Монтаж виконують із від’єднаним акумулятором. Старий замок знімають так, щоб зберегти можливість порівняти положення кріплення, маршрут джгута та розташування дротів у колодці. Новий джгут не повинен натягуватися під час повертання керма, торкатися рухомих деталей або проходити поряд із ділянками сильного нагрівання. Роз’єм з’єднують до повної фіксації, не докладаючи сили, якщо напрямні не збігаються.

Після встановлення перевіряють вільне повертання ключа, надійність кріплення та роботу всіх передбачених положень замка. Якщо конфігурація контактів старої деталі відрізняється, переставляти клеми чи з’єднувати дроти без схеми не слід. Точне зіставлення п’яти дротів, роз’єму та геометрії кріплення допомагає підібрати відповідний замок для Stels Vortex без перероблення штатної проводки.
