Замок запалювання Stels Vortex, 5 дротів, EURORUN

Замок запалювання EURORUN для Stels Vortex

П’ятидротовий замок призначений для заміни основного замка запалювання на скутері Stels Vortex. Деталь керує ввімкненням бортового живлення за допомогою ключа та з’єднується зі штатною проводкою через роз’єм. Такий ремонт актуальний, якщо ключ повертається із зусиллям, контакт з’являється не в усіх положеннях, живлення періодично зникає або корпус і виводи старого замка пошкоджені.

Виконання «голий» означає окремий основний замок без набору додаткових замків для сидіння чи багажного відсіку. Це потрібно врахувати під час замовлення: позиція розрахована на локальну заміну замка запалювання, коли інші запірні механізми скутера залишаються справними. Бренд деталі — EURORUN, заявлена модель застосування — Stels Vortex, кількість дротів — п’ять.

Конструкція та підключення

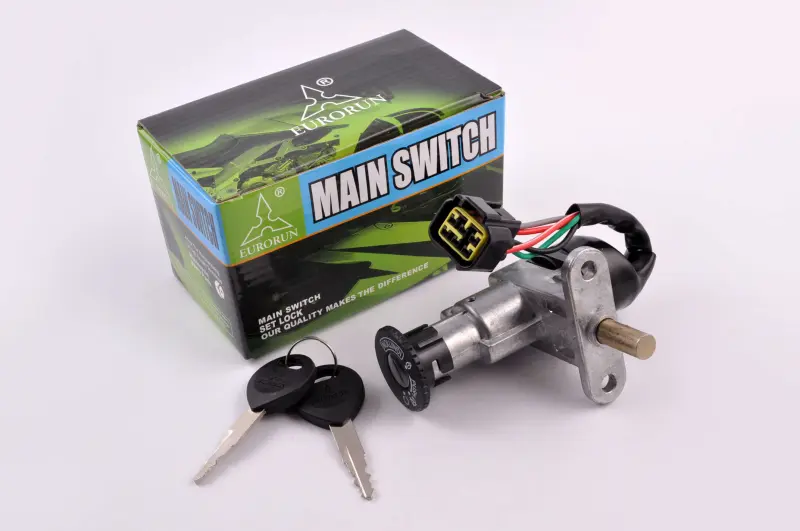

Замок поєднує механічну личинку під ключ і контактну частину. Корпус має металевий кріпильний фланець із двома отворами, бічний запірний штифт і джгут дротів зі штекерним роз’ємом. Таке компонування потребує точного збігу не лише за назвою моделі, а й за місцем установлення, напрямком штифта, розташуванням кріплень і конфігурацією підключення.

П’ять дротів є однією з головних ознак цієї версії. Проте самої кількості провідників недостатньо для безпомилкового підбору: у зовні подібних замків можуть відрізнятися форма роз’єму, розміщення контактів, кольори й призначення дротів, довжина джгута або геометрія кріпильної пластини. Перед установленням порівняйте нову деталь зі знятим замком за всіма цими ознаками.

Що перевірити під час вибору

• Модель скутера: замок заявлений для Stels Vortex; рік випуску та конкретну модифікацію потрібно враховувати окремо.
• Кількість дротів: штатне підключення має бути розраховане на п’ятидротове виконання.
• Роз’єм: мають збігатися форма корпусу штекера, напрямні, фіксатор і розташування контактних гнізд.
• Кріплення: зіставте відстань і положення отворів, форму фланця, орієнтацію корпусу та вільний простір за панеллю.
• Запірний штифт: перевірте його напрямок, положення відносно фланця та відповідність частині кермової колонки.
• Джгут дротів: його довжини має вистачати до штатного з’єднання без натягу, перегинів і контакту з рухомими деталями.

Установлення та початкова перевірка

Перед монтажем вимикають живлення скутера, після чого демонтують облицювання, яке закриває доступ до замка та роз’єму. Стару деталь бажано знімати без обрізання штатної проводки: це зберігає початкову схему з’єднання та дає змогу точно зіставити контакти. Якщо штекери повністю збігаються, підключення виконують через передбачений роз’єм. Різницю у формі або розташуванні контактів не можна компенсувати з’єднанням дротів лише за кольорами.

Під час закріплення корпус установлюють без перекосу, а джгут прокладають так, щоб поворот керма не натягував дроти й не притискав їх до країв облицювання. Після складання перевіряють вільний рух ключа, стабільне ввімкнення живлення, фіксацію роз’єму та дію запірного штифта. Ключ не повинен вимагати надмірного зусилля, а живлення не має зникати під час легкого переміщення джгута або повороту керма.

Коли потрібна заміна

Підставою для встановлення нового замка стають зношення личинки, заїдання ключа, пошкодження корпусу, окиснення контактів, послаблення виводів або нестабільне ввімкнення панелі. Перед заміною варто перевірити також роз’єм і прилеглу ділянку проводки: оплавлений штекер, пошкоджена ізоляція чи ослаблені контакти потребують окремого усунення. Точне порівняння механічної частини та підключення зі старим замком допомагає встановити деталь без перероблення штатного місця.
