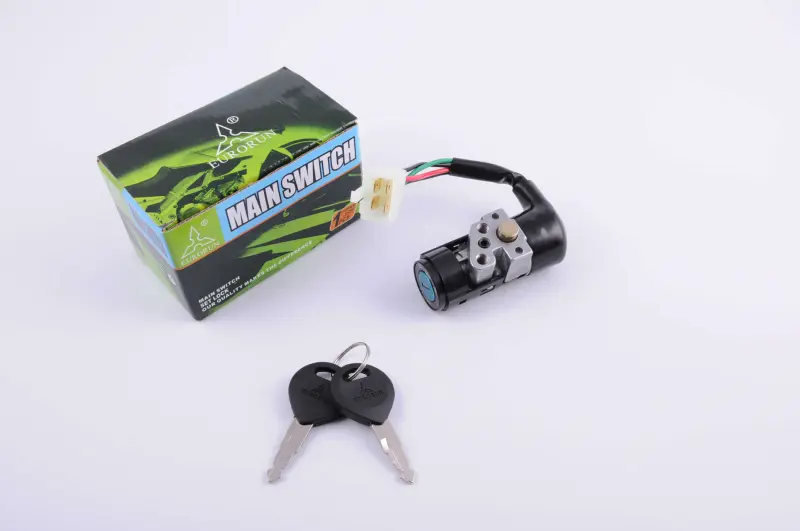

Замок запалювання EURORUN для Honda Lead/Tact, 4 дроти

Замок запалювання EURORUN для Honda Lead і Tact

Окремий замок запалювання призначений для скутерів Honda Lead та Honda Tact, у яких застосовується підключення на чотири дроти. Деталь керує ввімкненням бортового живлення за допомогою ключа та використовується для заміни зношеного, пошкодженого або нестабільно працюючого замка. Це не набір замків для всього скутера, тому позиція доречна, коли потрібно замінити саме основний механізм запалювання без придбання повного комплекту для інших відсіків і кришок.

Призначення та конструкція

Замок поєднує механічну личинку й контактну частину. Поворот ключа змінює положення контактів, завдяки чому скутер переходить із вимкненого стану в режим, потрібний для запуску та експлуатації. Від корпусу відходить короткий джгут із чотирьох дротів, який завершується роз’ємом. Таке виконання дає змогу під’єднати деталь до штатної проводки за умови збігу форми колодки, розташування контактів і схеми конкретної модифікації.

Заміна може знадобитися, якщо ключ почав повертатися із заїданням, положення ввімкнення визначається нечітко, живлення періодично зникає або корпус і дротові виводи мають пошкодження. Подібні ознаки інколи спричиняють роз’єм, проводка чи інші компоненти скутера, тому перед монтажем варто оглянути з’єднання та переконатися, що несправність стосується самого замка.

Що перевірити під час вибору

• Модель скутера. Позиція заявлена для Honda Lead і Honda Tact, проте ці сімейства мають різні покоління та виконання. Самої назви моделі недостатньо для точного підбору.
• Кількість дротів. Цей варіант має чотири дроти. Їхня кількість повинна відповідати демонтованій деталі та штатному підключенню скутера.
• Роз’єм. Зіставте форму колодки, напрямні, фіксатор, кількість контактних місць і розташування клем. Зовні подібний роз’єм може мати інше розведення контактів.
• Кольори та порядок дротів. Порівнюйте не лише колір ізоляції, а й місце кожного дроту в колодці. Однаковий колір сам по собі не підтверджує сумісність.
• Посадкова частина. Перевірте форму корпусу, точки кріплення, орієнтацію личинки та довжину дротового джгута відносно знятого замка.
• Виконання позиції. Це окремий основний замок, а не комплект механізмів для запалювання, багажного відсіку та інших частин скутера, що замикаються.

Установлення та перевірка

Перед монтажем скутер знеструмлюють і фіксують розташування дротів старого замка. Новий механізм установлюють без натягу джгута, а роз’єм з’єднують до повного спрацювання фіксатора. Дроти не повинні затискатися пластиком облицювання, торкатися рухомих деталей або проходити біля поверхонь, що сильно нагріваються. Якщо колодка не з’єднується вільно, змінювати її форму чи переставляти контакти без перевірки схеми конкретного скутера не слід.

Після монтажу послідовно перевіряють поворот і виймання ключа, чіткість кожного положення, увімкнення приладів та запуск двигуна. Правильно підібраний замок має працювати без потреби утримувати ключ у проміжному положенні або ворушити джгут. Для вибору порівняйте нову деталь зі знятою за корпусом, кріпленням, чотиридротовим підключенням і розведенням контактів у роз’ємі — ці ознаки точніші за загальну вказівку Honda Lead/Tact.
