Замок запалювання Suzuki Lets II, 4 дроти, EURORUN

Замок запалювання EURORUN для Suzuki Lets II

Окремий замок запалювання призначений для скутера Suzuki Lets II та розрахований на підключення чотирма дротами. Це варіант для ремонту основного замка без придбання набору із замком сидіння чи іншими личинками. Деталь установлюється у штатній зоні керування запалюванням: поворот ключа переводить контактну групу в передбачені положення, даючи змогу вмикати та вимикати живлення систем скутера.

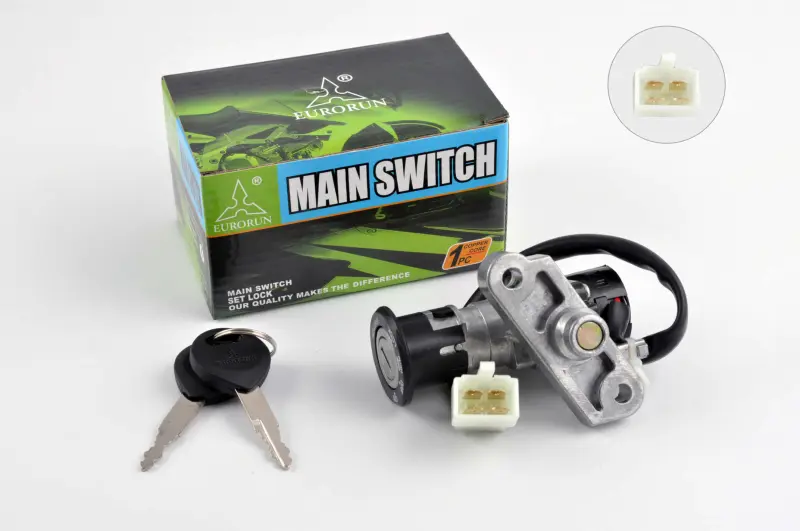

Конструкція поєднує циліндр під ключ, контактну частину, металевий монтажний фланець і короткий джгут із чотириконтактним підключенням. На фланці передбачено дві точки кріплення. Таке компонування важливе під час підбору: замок має не лише відповідати моделі скутера та кількості дротів, а й збігатися зі штатною деталлю за формою корпусу, розташуванням кріпильних отворів, напрямком виходу джгута та виконанням роз’єму.

Що перевірити перед вибором

• Модель скутера. Позиція призначена для Suzuki Lets II. Назви сімейства Lets без зазначення покоління недостатньо: на інших версіях трапляються замки з іншою кількістю дротів та відмінною конфігурацією підключення.
• Кількість дротів. Тут використано чотиридротове виконання. Якщо на знятому замку два дроти або відрізняється кількість контактів, деталь не можна вважати прямою заміною лише через зовнішню подібність.
• Роз’єм. Зіставте форму колодки, кількість контактних місць, розташування фіксатора та відповідну частину штатної проводки. Однакова кількість дротів сама по собі ще не підтверджує тотожну схему контактів.
• Кріплення. Звірте відстань і положення двох монтажних отворів, форму фланця, діаметр та довжину корпусу. Від цього залежить, чи стане замок на штатне місце без перероблення панелі та кріплень.
• Виконання позиції. Замок пропонується окремо, а не як набір замків скутера. Якщо одночасно потрібно замінити замок сидіння та зберегти один спільний ключ, знадобиться інша товарна конфігурація.

Коли замок зазвичай замінюють

Перевірка деталі доречна, якщо ключ повертається із заїданням, положення фіксуються нечітко, живлення зникає від легкого руху ключа або корпус і дроти мають механічні пошкодження. Подібні ознаки можуть виникати також через роз’єм, проводку чи інші компоненти, тому перед заміною корисно оглянути колодку, контакти та з’єднання. Це допомагає не приховувати несправність установленням нової деталі.

Поради щодо встановлення

Перед демонтажем від’єднайте акумулятор і відкрийте доступ до кріплення без ривків за джгут. Зафіксуйте положення старого замка та підключення дротів, після чого порівняйте обидві деталі поруч. Під’єднувати дроти лише за кольором не варто: за відмінностей у відтінках або розведенні орієнтуються на схему конкретної модифікації Suzuki Lets II та призначення контактів.

Після закріплення корпус не повинен перекошуватися, а джгут — натягуватися, затискатися облицюванням або торкатися рухомих деталей. Роз’єм вставляють до спрацювання фіксатора. До остаточного складання перевіряють вільний поворот ключа, чіткість штатних положень, увімкнення панелі та відсутність короткочасних вимкнень під час обережного повороту керма. Правильне попереднє звіряння кріплення й підключення робить цей замок EURORUN практичним вибором для адресного ремонту Suzuki Lets II із чотиридротовою схемою.
