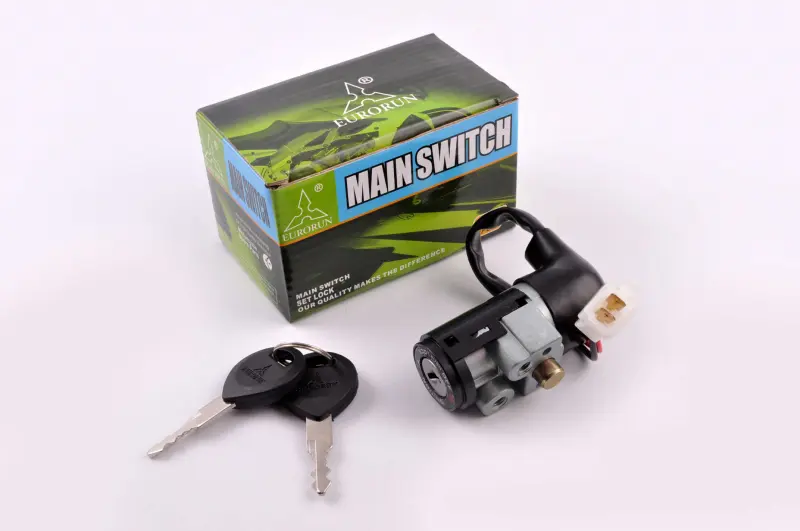

Замок запалювання Honda Dio AF18/AF27, 2 дроти, EURORUN

Замок запалювання EURORUN для Honda Dio AF18/AF27

Дводротовий замок запалювання призначений для скутерів Honda Dio модифікацій AF18 та AF27. Деталь поєднує механічну личинку під ключ і контактну групу, яка переводить штатну систему скутера між робочим та вимкненим положеннями. Це окремий замок, а не набір замків для різних точок скутера, тому він підходить для локального ремонту посадкового місця запалювання без придбання повного комплекту.

Модель обирають для заміни пошкодженого, заклинювального або зношеного замка, а також у разі втрати ключа, коли відновлення попередньої личинки недоцільне. Справний механізм має давати змогу нормально вставляти ключ, повертати його у передбачені положення та керувати вимкненням двигуна. Заміна також актуальна, якщо корпус утратив надійну фіксацію в посадковому місці або контакти почали спрацьовувати непостійно.

Що врахувати під час підбору

У сімействі Honda Dio застосовуються замки з різною кількістю дротів і відмінними контактними групами. Позначення AF18 та AF27 саме по собі не скасовує перевірку фактичного виконання встановленої деталі. Перед замовленням потрібно зіставити старий замок із новою моделлю за такими ознаками:

• Модифікація скутера: виріб заявлений для Honda Dio AF18 та AF27.
• Кількість дротів: ця версія має дводротове підключення; п’ятидротові варіанти не стають прямою заміною лише через збіг моделі скутера.
• Роз’єм: форма корпусу з’єднувача, розташування контактів і спосіб фіксації мають відповідати штатній проводці.
• Корпус і кріплення: потрібно порівняти конфігурацію циліндричної частини, точки фіксації та положення контактної групи зі знятим замком.
• Робочі положення ключа: після встановлення вони мають відповідати передбаченій логіці ввімкнення та вимкнення конкретної модифікації.

Особливості конструкції та встановлення

Замок виконаний єдиним вузлом: з одного боку розташована личинка, з іншого — контактна частина з коротким дводротовим виводом і роз’ємом. Таке компонування дає змогу встановити деталь на штатне місце та під’єднати її до відповідної колодки скутера. Проводку не варто переробляти лише заради зовнішньої схожості роз’ємів: спочатку перевіряють призначення контактів і відповідність установленої версії.

Для заміни знімають облицювання, яке закриває місце встановлення, звільняють кріплення старого замка та обережно роз’єднують колодку, не тягнучи її за дроти. Новий корпус розміщують у тому самому положенні, не допускаючи натягу виводу, перегину біля контактної групи та затискання дротів пластиком облицювання. Кріплення затягують рівномірно, щоб замок не зміщувався під час повороту ключа.

Після складання перевіряють вільний хід ключа в усіх передбачених положеннях, стійку фіксацію корпусу та правильне вимкнення двигуна. Роз’єм не повинен відходити від вібрації, а дріт — торкатися рухомих деталей або гострих країв. Якщо форма кріплення, колодка чи кількість контактів відрізняються від знятої деталі, встановлення слід припинити та повторно перевірити модифікацію.

Коли підходить ця версія

Цей замок обирають, коли на Honda Dio AF18 або AF27 спочатку встановлене дводротове виконання й потрібно замінити саме вузол запалювання, а не весь набір замків скутера. Точне порівняння старої деталі, роз’єму та кріплення допомагає уникнути помилкової купівлі зовні схожої п’ятидротової версії та виконати ремонт без втручання у штатну проводку.
